八通道同步功率分析

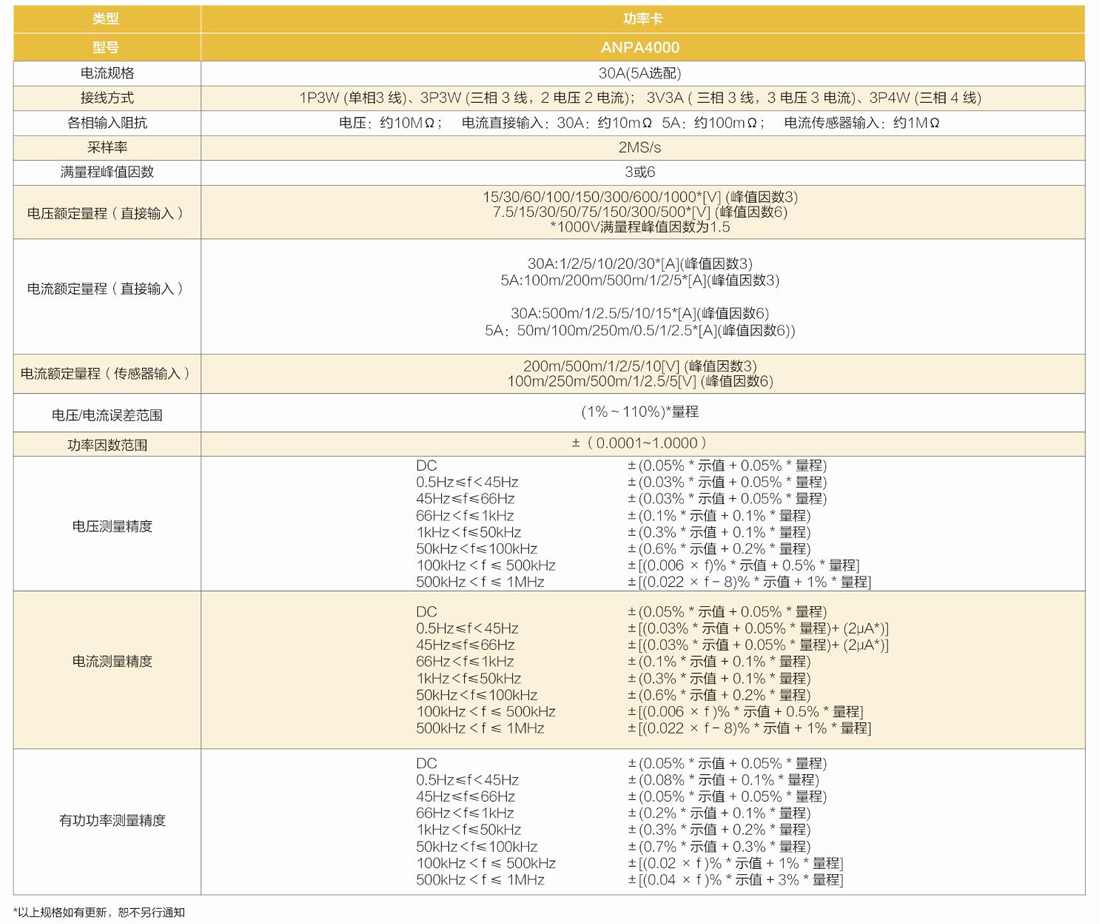

　　基本精度 0.03% * 示值 + 0.05% * 量程

　　采樣率 2MS/s

　　最大電壓 1000V(DC1500V)

　　規格豐富 30A(標配)/5A，標配BNC接口，可選配傳感器

　　電機測量 可選配電機測量通道

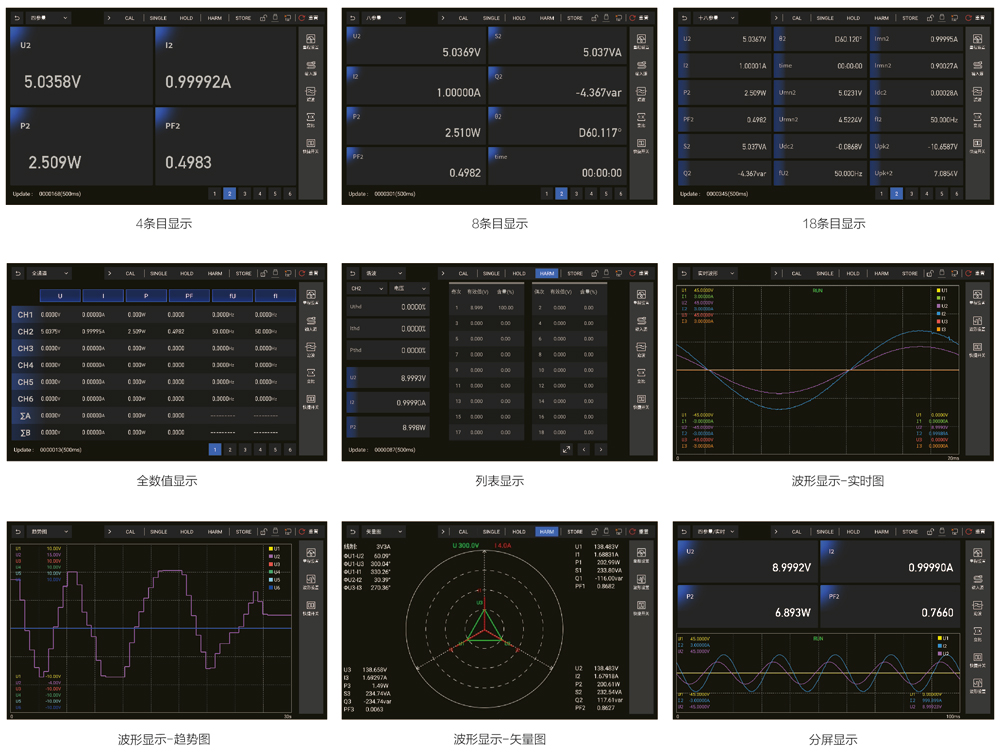

　　液晶顯示 全觸屏體驗，顯示界面條目自定義，多種波形顯示

　　數據存儲 存儲項目自定義，CSV格式導出，本地存儲/截圖保存

　　完美尺寸 標準4U高度，符合系統集成要求

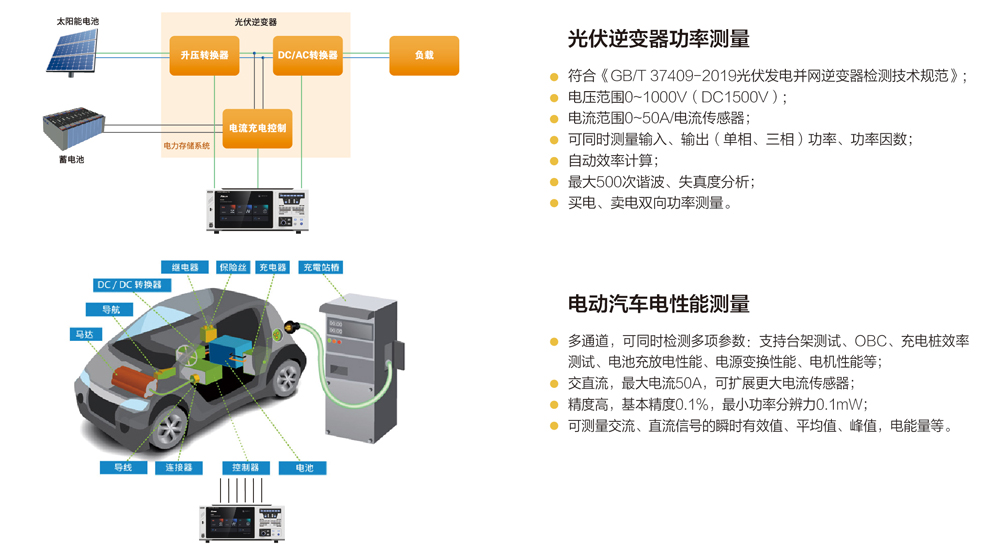

　　★多通道：1～8通道同步測量單元配置，可靈活配置為多通道單相、三相三×2、三相四×2、四相(DC+三相三)等模式，滿足多種負載(空調、逆變器、變頻器、電機)測量需求;

　　★高精度：使用高速FPGA+ARM處理器雙核處理，16位高速高精度AD轉換器，基本精度可達0.05%，最快10ms顯示數據更新周期;

　　★寬頻帶：交流、直流信號兩用，功率測量帶寬DC、0.5Hz~1MHz，可滿足各種標準和非標準正弦波形負載功率測量;

　　★多規格：單通道可測量電流30A(可選配5A等規格，且支持混合搭配)，功率最小分辨力0.1mW，滿足待機功耗測量需求和額定功率測量需求;

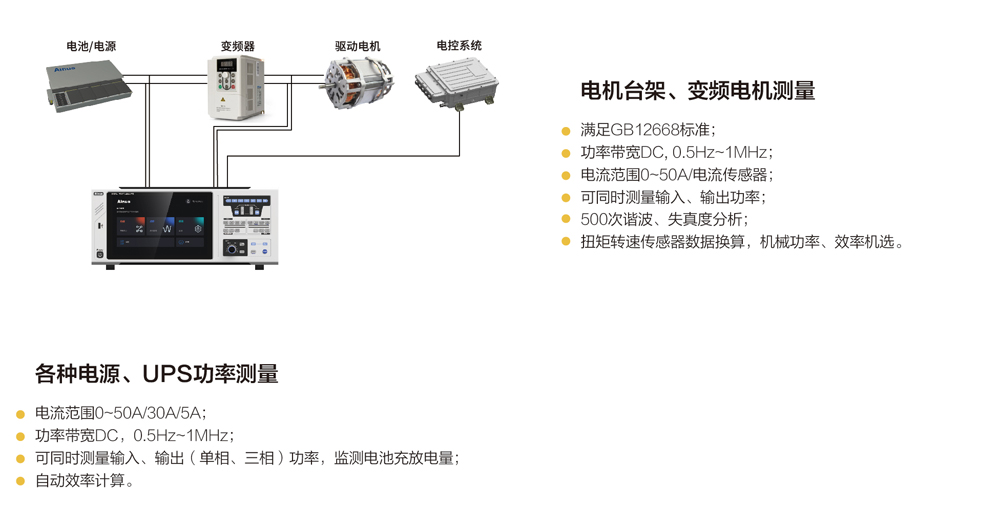

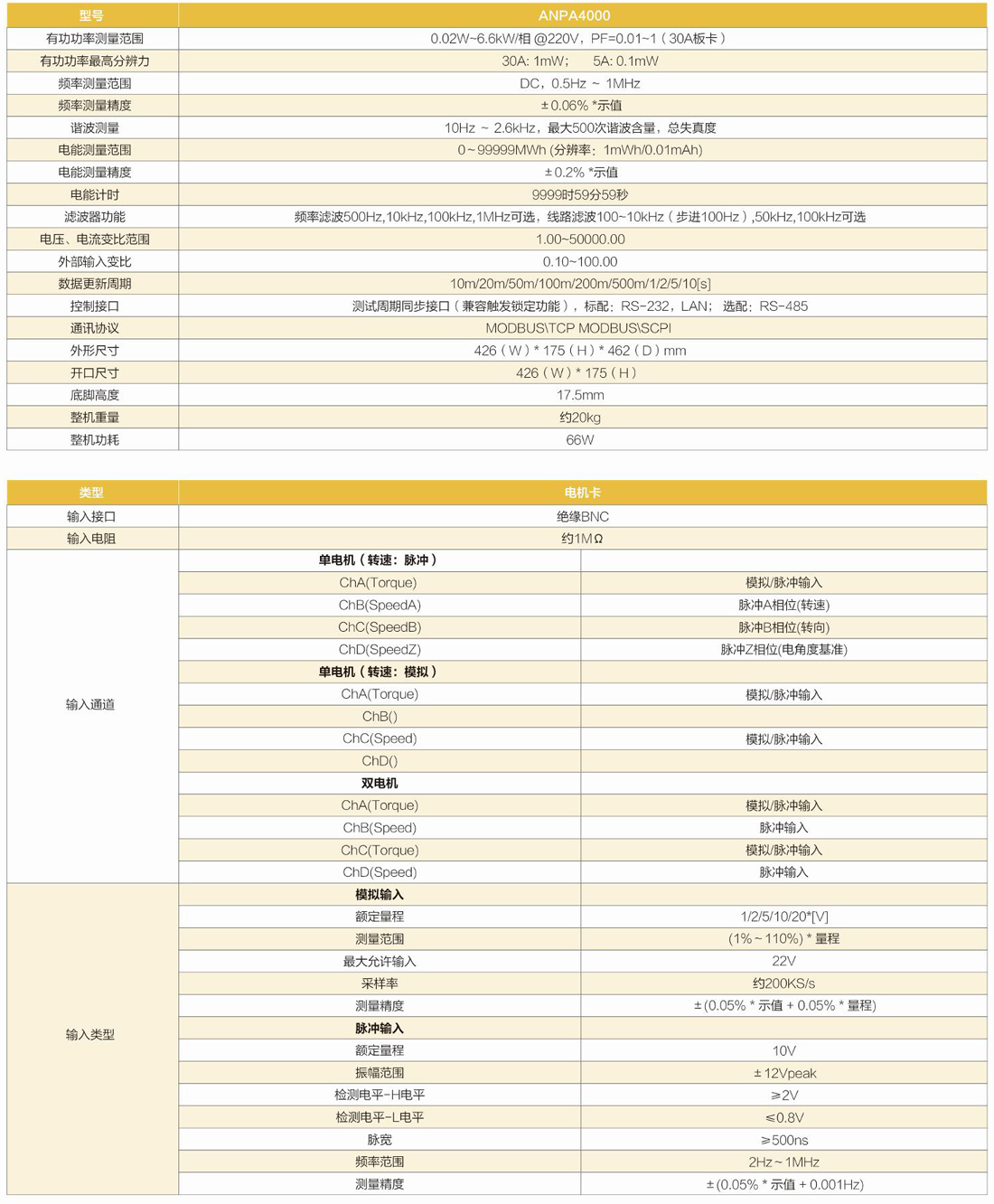

　　★電機測量：最多可選配兩個電機測量通道，支持脈沖/模擬型扭矩、轉速傳感器，可計算轉速、扭矩、同步速度、滑差、Pm、EaMU、EaMI。

　　★多路諧波分析：八通道可同時進行諧波分析，最高500次諧波測量，失真度分析，可直觀顯示各次諧波含量和總含量;

　　★多路頻率測量：八通道可同時進行頻率測量;

　　★線路濾波：采用500Hz、5.5kHz、50kHz的低通模擬濾波器和100Hz步進數字濾波器，可測量PWM波形的基波值，濾掉開關電源電流高頻干擾;

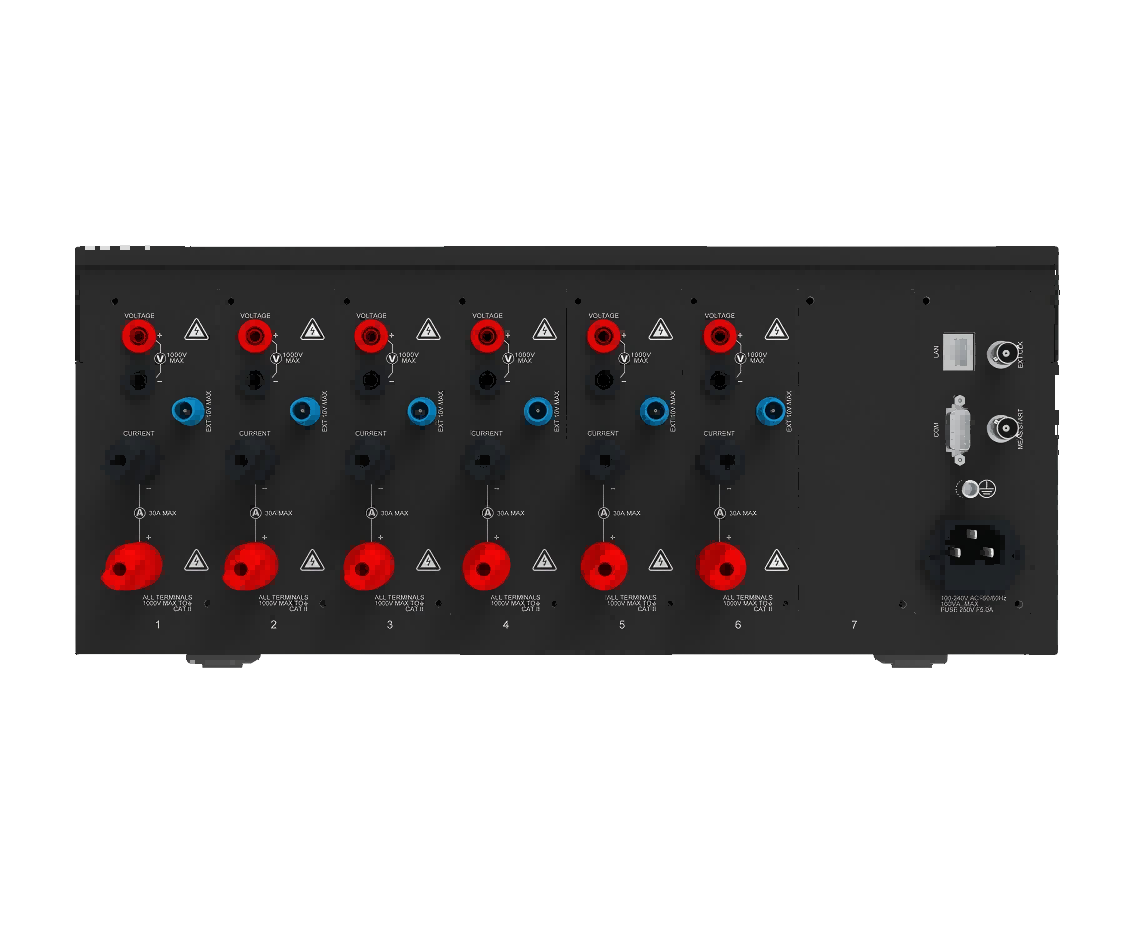

　　★傳感器：變比功能，支持常規I-I、V-V型電壓/電流互感器;支持BNC接口的I-V型電流傳感器，最大輸入電壓10V，可選配大電流傳感器;

　　★效率計算：可同時測量設備的輸入、輸出能耗，并計算出其效率;

　　★電能累積：可單獨累積正向電能量、反向電能量和綜合電能量，進行買賣電能測量;
