ANBTS7580電化學阻抗分析儀，可實現電化學元件阻抗和電子元器件的阻抗測量與分析，具備“寬頻率、高測試速度、高精度、多功能”的特點，可廣泛應用于電池、電化學材料、電子元器件的研發和出廠檢驗。

　　●寬頻率：1mHz~300kHz

　　●高測試速度：最快2ms高速測量

　　●高精度：基本精度±0.05%

　　●多功能：LCR測量、掃描測量、Cole-Cole分析、等效電路分析

　　典型應用

　　■電池內阻測量、出廠檢驗(IEC62133-2:2017)

　　■電阻器阻抗測量、出廠檢驗(IEC60115-1:2020)

　　■電容器阻抗測量、出廠檢驗(IEC60384-1:2016)

　　■電感器變壓器阻抗測量、出廠檢驗(IEC61007:202)

　　電化學測量應用

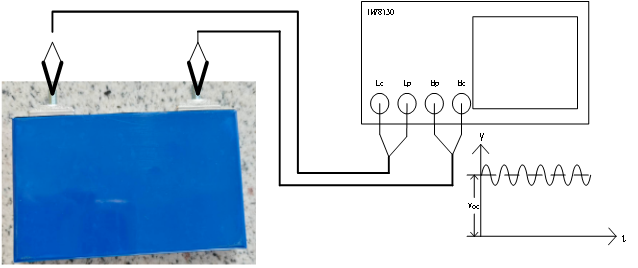

　　1.電池內阻測量(電池電壓5V以下，內阻10mR以上)

　　1)自動測量電池電壓

　　2)輸出直流偏置，將電池設置為無負載狀態

　　3)疊加測試信號，測量無負載狀態下的阻抗

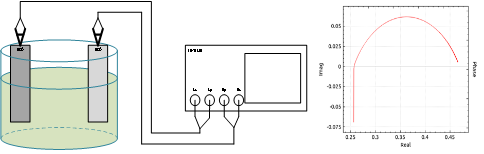

　　2.電化學材料測量

　　L1：電極和導線電感

　　C1：CPE1，電氣雙重電阻

　　C2：CPE2，電氣雙重電容

　　R1：電荷移動電阻

　　R2：電荷移動電阻

　　Rs：Rsol，電極間溶液電阻

　　如果能夠測量得到上述等效元器件參數值，就可深入了解反應、電極、電解質的特性。

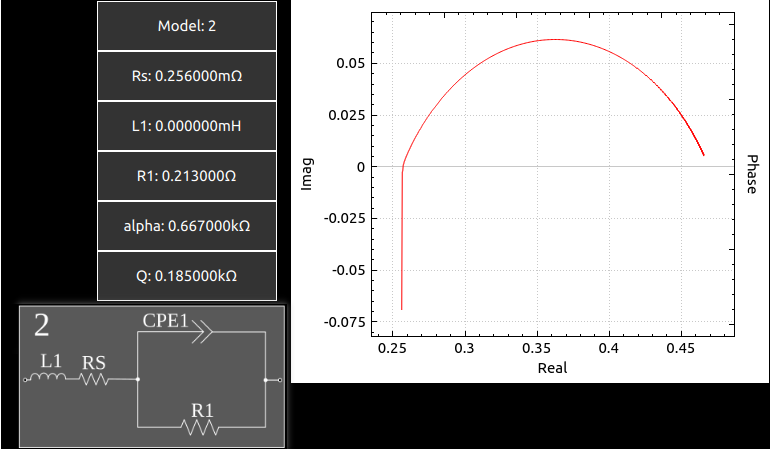

　　1. 掃頻得到電解質溶液cole-cole圖

　　1)基本精度0.05%的高精度阻抗測量

　　2)801點連續掃頻掃頻

　　3)cole-cole圖自動繪制

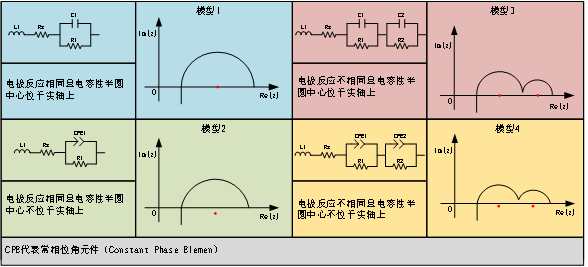

　　2.選擇合適的等效電路模型

　　3.擬合，得到等效元器件參數值

　　電子元件測量應用

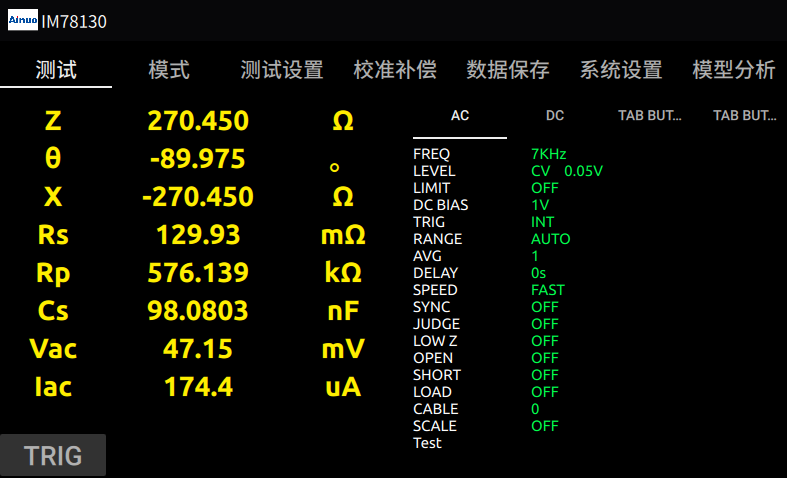

　　1.IM78130可進行高速(最快2ms測量速度)、高精度(基本精度0.05%)的阻抗測量，適合應用于產線出廠檢驗

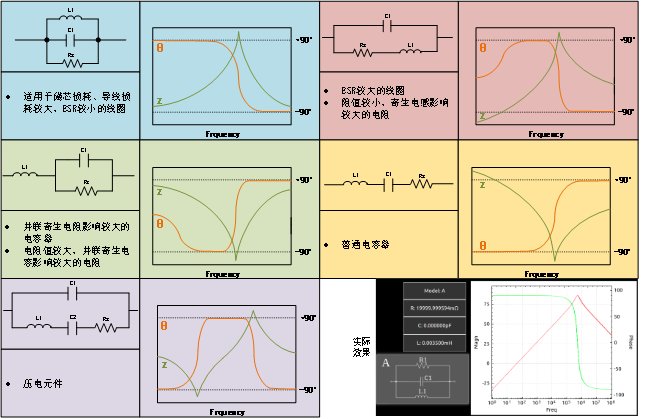

　　2.由于寄生參數的影響，實際的阻容感等無源器件的比較復雜，其電氣特性往往不是理想的純感、純阻，純?nèi)?。IM78130可對電子元件進行1mHz~300kHz掃頻，根據掃頻結果進行模型擬合分析，得到實際器件的等效模型，可輔助研發進行電路設計。

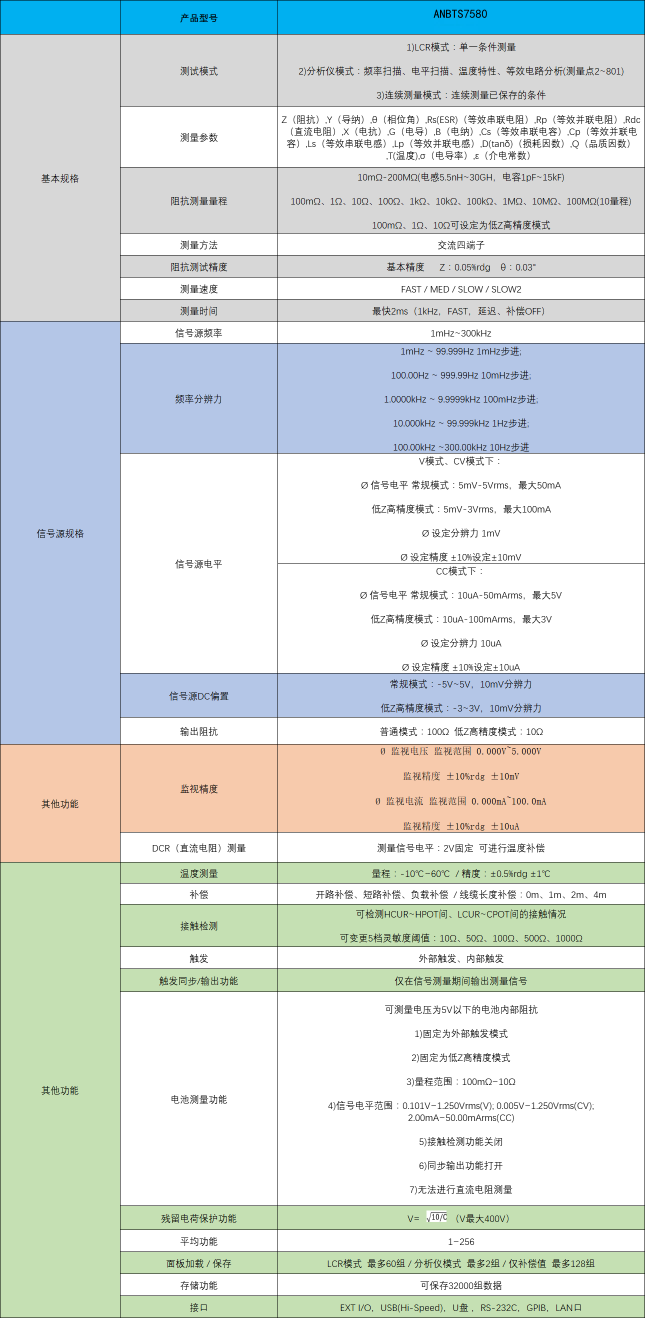

產品規格詳情（以最終確認技術規格書為準）
