一、行業背景

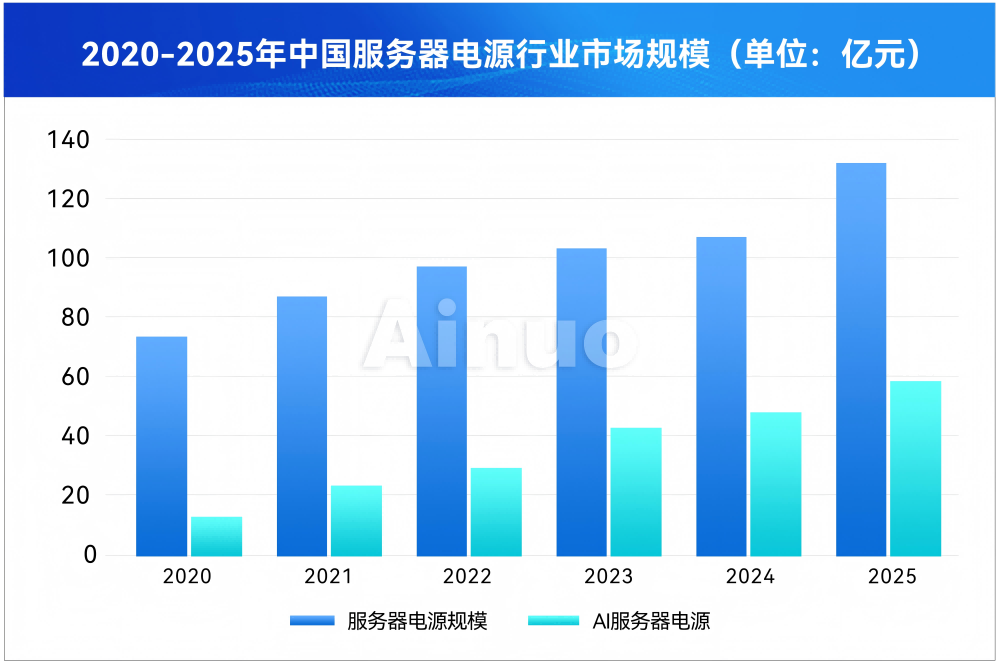

　　近年來云計算、大數據新技術加速普及，疊加"東數西算"國家戰略的驅動下，中國服務器市場迎來爆發式增長。2024年國內服務器電源市場規模達 107.26億元，同比增長3.69%，其中AI服務器電源以43億元規模成為核心增長點，預計2025年將突破55億元，占比超40%。這一增長背后，是AI算力需求對電源技術提出的顛覆性挑戰。

　　二、應用需求

　　服務器電源作為數據中心“供血心臟”，其高功率密度、智能化管理等特性直接決定能效、穩定性及總體成本。而高功率架構下，AI服務器CPU/GPU的微秒級動態負載變化，使傳統測試方法難以精準評估電源瞬態響應，成為制約行業升級的關鍵瓶頸。為此，國家通過多項法規明確技術升級路徑，為服務器電源向高效低碳、智能可靠轉型提供政策支撐。

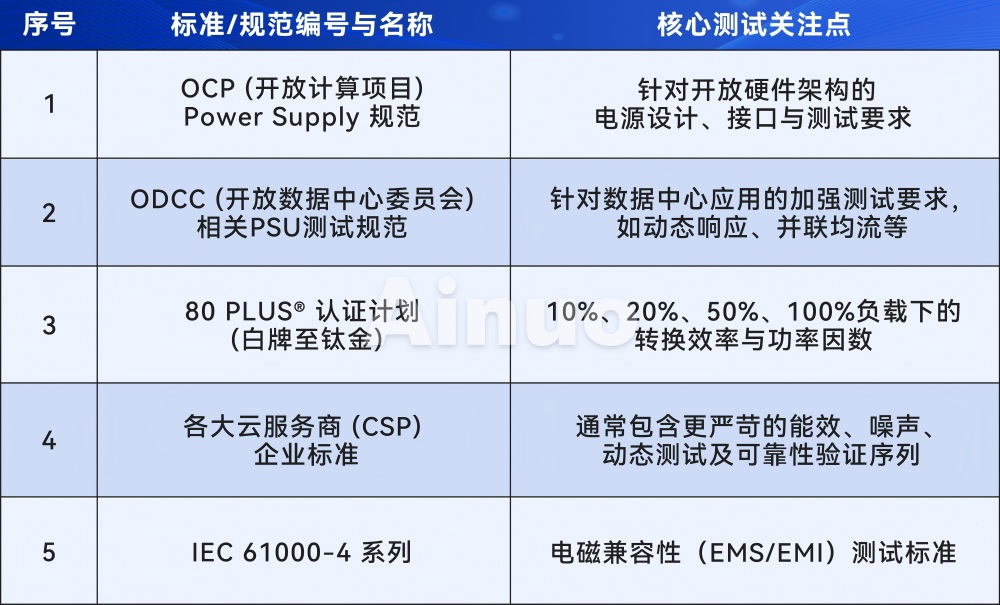

　　1. 相關標準如下：

　　三、測試難點及解決方案

　　1. 測試難點

　　2.解決方案

　　艾諾儀器深耕測試行業多年，針對服務器電源行業在測試過程中的難點，推出專用解決方案，配備大功率直流電子負載AN23600C系列解決客戶測試痛點。

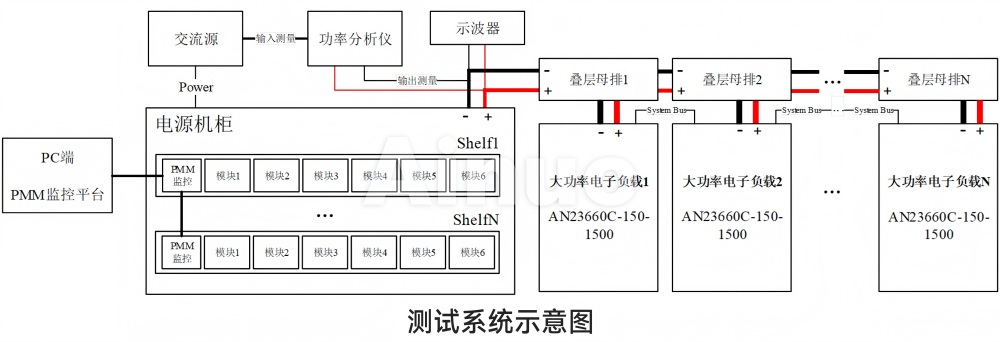

　　整套測試系統由交流源、功率分析儀、示波器、大功率直流電子負載以及相關傳感器、電壓/電流探頭組件等組成。

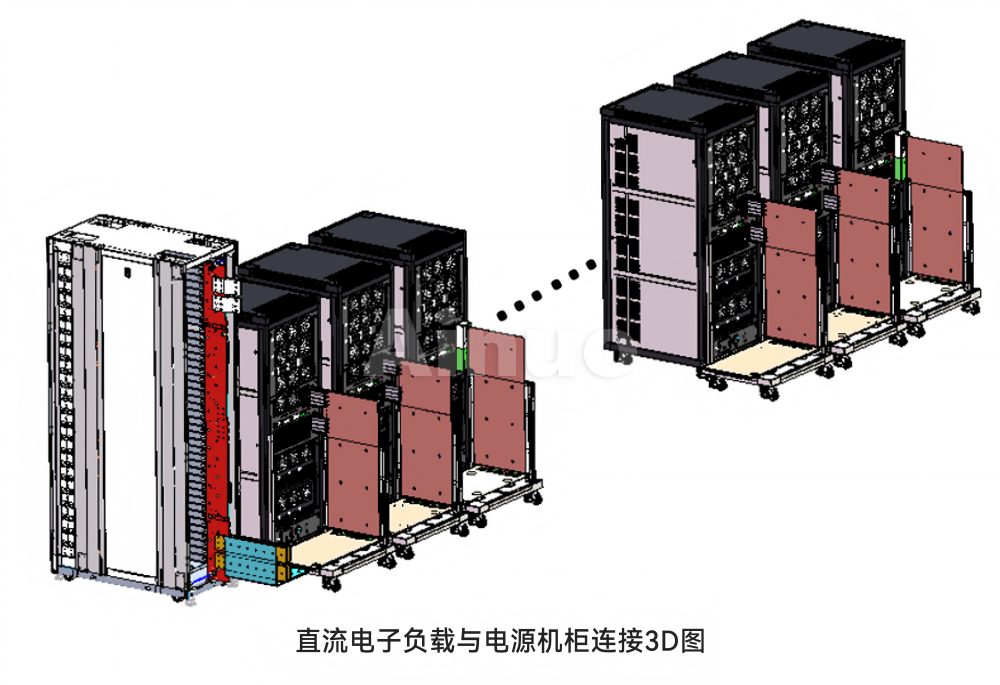

　　現場布局圖如下：

　　3. 方案實測

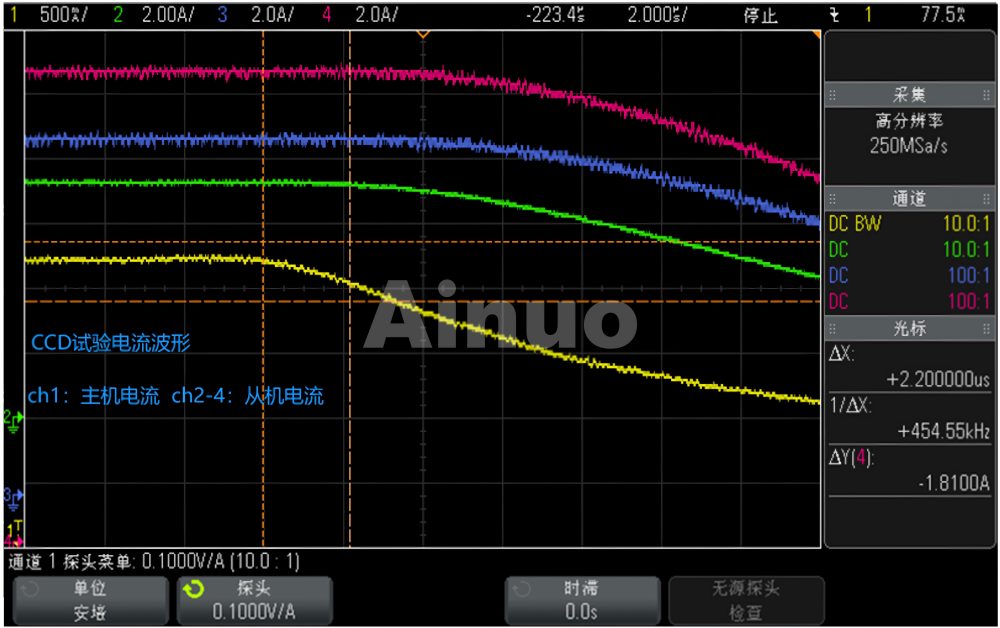

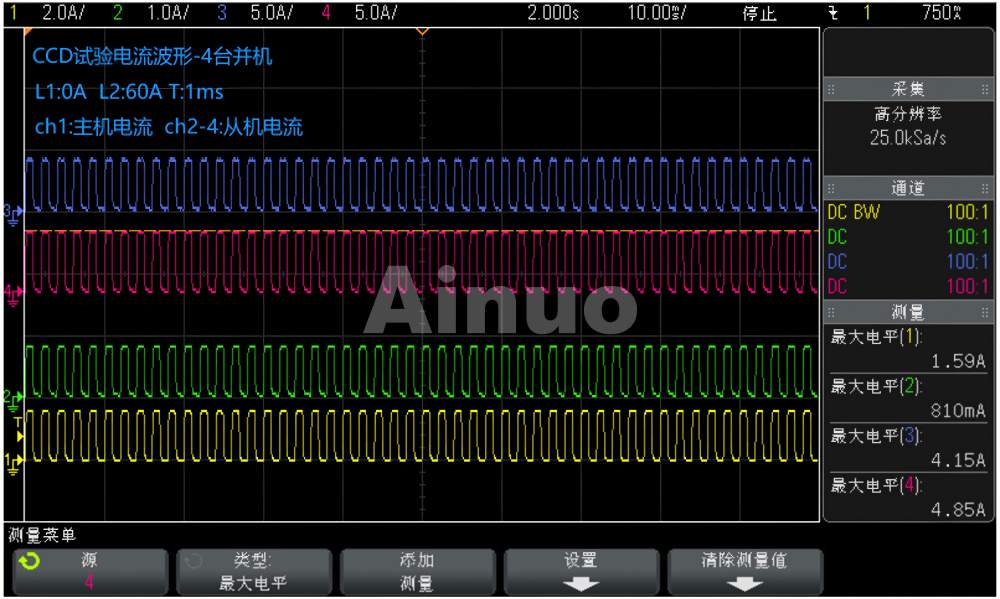

　　3.1 主從并機波形同步性

　　測試條件:4臺并機，CCD拉載模式，主從機判斷電流轉折點時差即為同步時差

　　測試結果：如上圖所示，同步時差2.2us

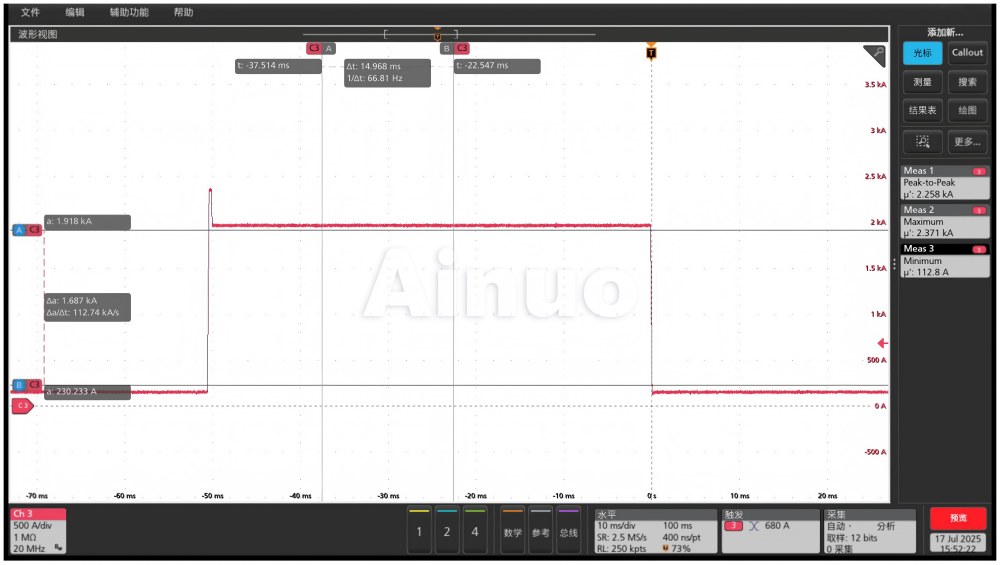

　　3.2 EDPP測試波形

　　測試條件:3臺60kW負載并機，List拉載模式額定功率10%(60ms)- 180%(0.5ms)-150%(50ms)，對電源進行EDPP測試，評估電流上升斜率及電壓過沖、欠沖

　　測試結果：電流速率、功率突變等均符合要求。

　　4、產品亮點

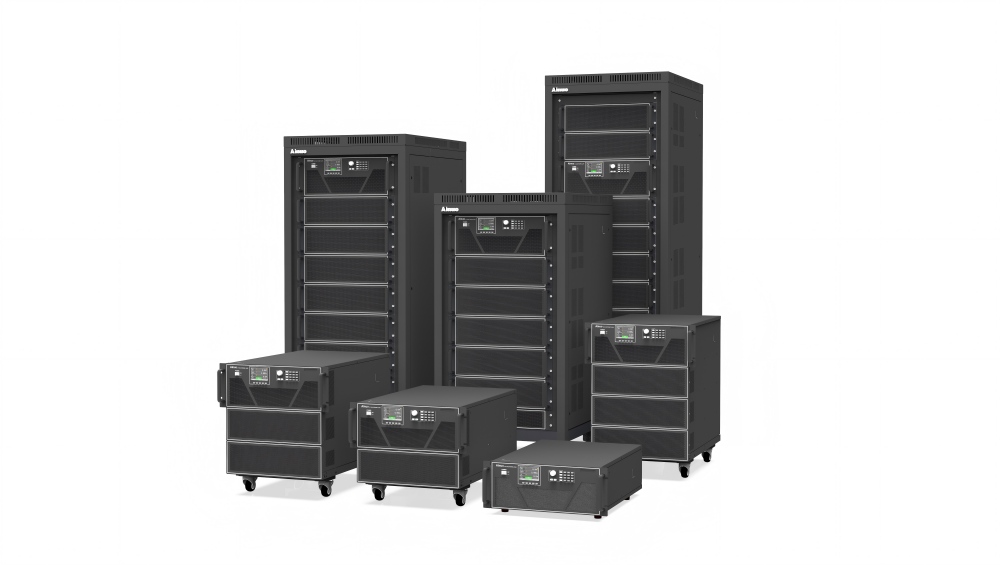

　　大功率直流電子負載AN23600C系列具有可擴展性強、電流變化率高、耐沖擊能力強的特點，可大幅度提升服務器電源的測試品質。具體特性如下：

　　1)單機功率最大可達60kW，支持20臺并機，額定功率可達1.2MW，同時采用全數字高速并機機制，主從機電流不同步時差低于3us;

　　2)采用疊層母排連接技術，保證負載之間以及負載與被測電源柜之間的低感特性，保證高達600A/us電流變化率;

　　3)最高支持1.5倍峰值功率沖擊，持續時間60s+，可為客戶節省約30%測試成本;

　　4)高功率密度，6kW高度4U，60kW高度33U;體積小，重量輕，操作便捷;

　　5)接口豐富，標配RS232、LAN、GPIB、CAN、USB、RS485等六種接口。

　　結語

　　艾諾大功率直流電子負載AN23600C系列，主要針對服務器PSU、POWER SHIELF、RACK三級測試，從高速并機設計、低感設計、倍功率設計、散熱設計、場地布局等方面，有效解決服務器電源的峰值功率測試(EDPP)、大斜率測試、并機時差等技術難點，同時還提供供電布局、冷熱區布局等場地實施方案，在眾多標桿客戶的嚴苛測試中表現優異，成為服務器電源測試領域的優選解決方案。
