01 車載充電機OBC市場前景
近年來，隨著新能源汽車的蓬勃發展，作為關鍵零部件的車載充電機OBC需求量猛增。據智研咨詢及頭豹研究院的預測數據顯示，至2025年國內車載充電機OBC市場規模將達250億元，年均復合增速28%。

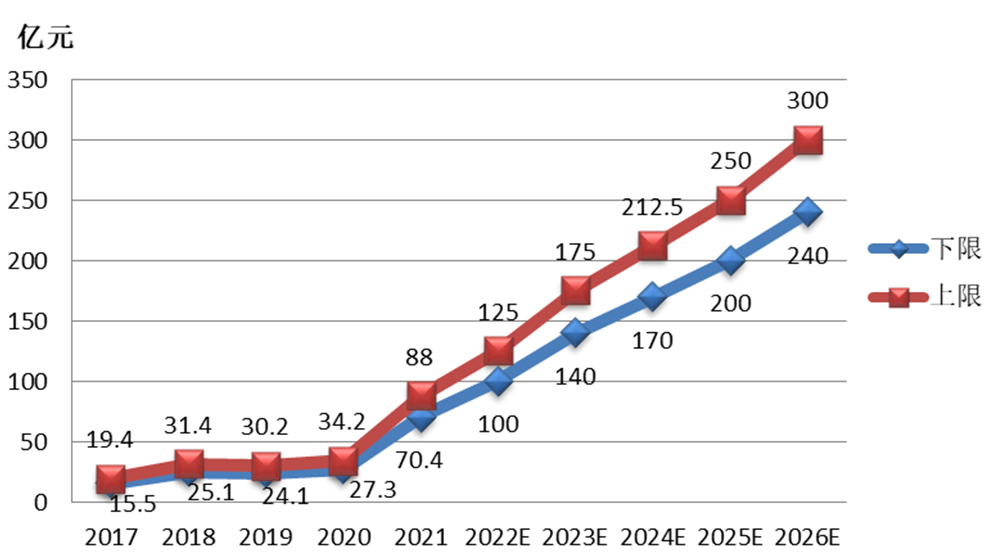

圖表1：車載充電機OBC市場規模預測
02 OBC的硬性測試要求
為保障OBC的技術升級、加強安全規范、提高產品質量。國家陸續推出系列標準和規范。因而各廠家在OBC及整車的開發生產過程中，需要遵循規范標準對OBC進行功能和性能的全面測試。

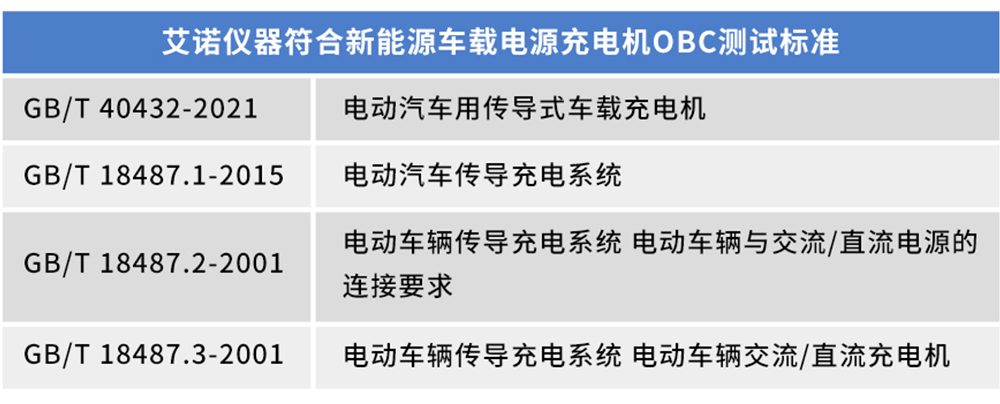

圖表2：艾諾儀器符合新能源車載電源充電機測試標準
車載充電機電性能測試包括：輸入電壓范圍測試、輸入頻率范圍測試、啟動輸入沖擊電流測試、諧波電流測試、功率因數及供電環境模擬測試等項(參考標準: GB/T 40432-2021)。

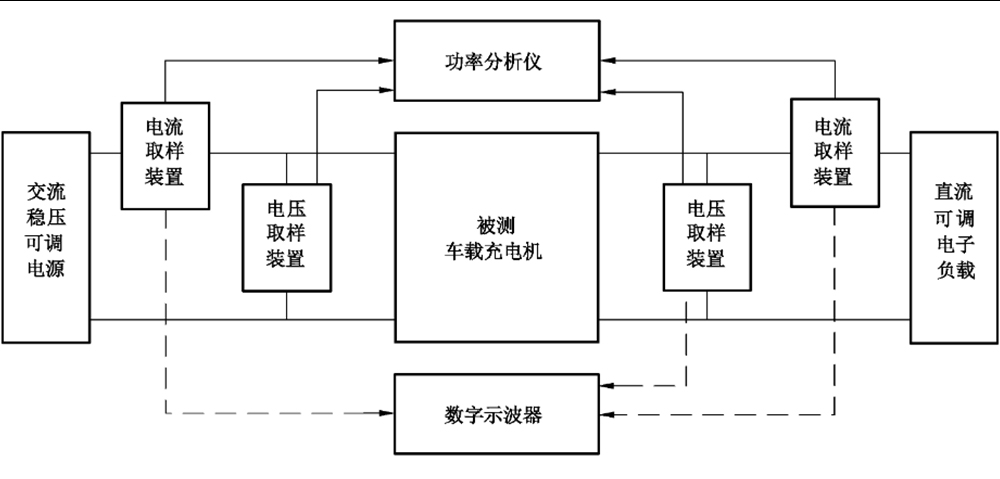

圖表3：車載充電機測試基本原理圖
03 雙向車載充電機BOBC
隨著電動汽車技術的發展，雙向逆變技術逐漸成為OBC標配功能。衍生出的雙向車載充電機BOBC，在為車載動力電池充電儲能外，可實現V2G（Vehicle to Grid）為電網反饋電能，及V2V、V2L、V2H/B的車車互充、外放供電，甚至達到樓宇電能互動，形成微電網供電系統，增大了供電的便利性靈活性。而占比日益提高的BOBC在開發生產過程中的測試項，較之傳統車載充電機無疑更為繁瑣復雜，效率低下。
04 提供增效支撐的艾諾ANEVH

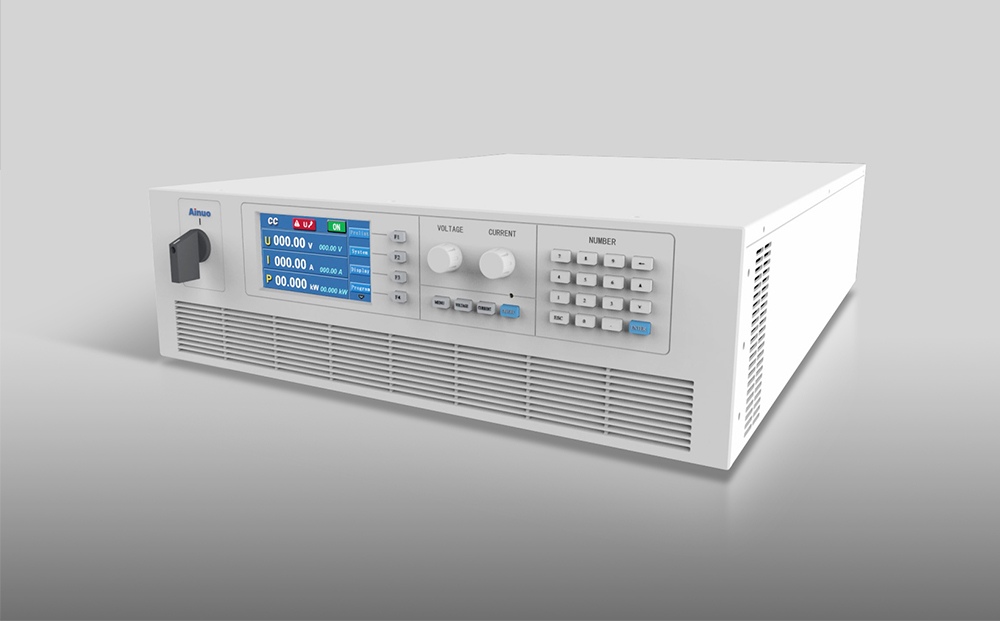

艾諾儀器深耕測試行業多年，了解新能源汽車測試中的痛點，為之專項研發推出的ANEVH雙向可編程直流電源，可模擬動力電池及電網，高效支撐雙向車載充電機BOBC相關測試。輔助廠商簡化升級測試電路，節約額外設備成本，大幅提升BOBC研發生產流程的檢測效率，支撐產能增長。
艾諾ANEVH集源、載功能于一體，能量雙向流動，超快動態響應速度，正反向切換迅捷至1.5ms。實現能量自動回饋功能，具有節能降耗的突出優勢。采用有源功率因數校正技術，滿載功率因數超過0.99。
利用精簡的3U空間，單機電壓0-2250V，電流范圍0-510A，輸出功率可高達30kW；并支持多臺并機，最大功率可擴展至1MW，滿足客戶更大功率測試需求。
內置DIN40839、ISO-16750-2和ISO21848標準汽車功率網用電壓曲線，可以自由產生多種波形，優異的特性和豐富的測試功能適用于多種測試場合。

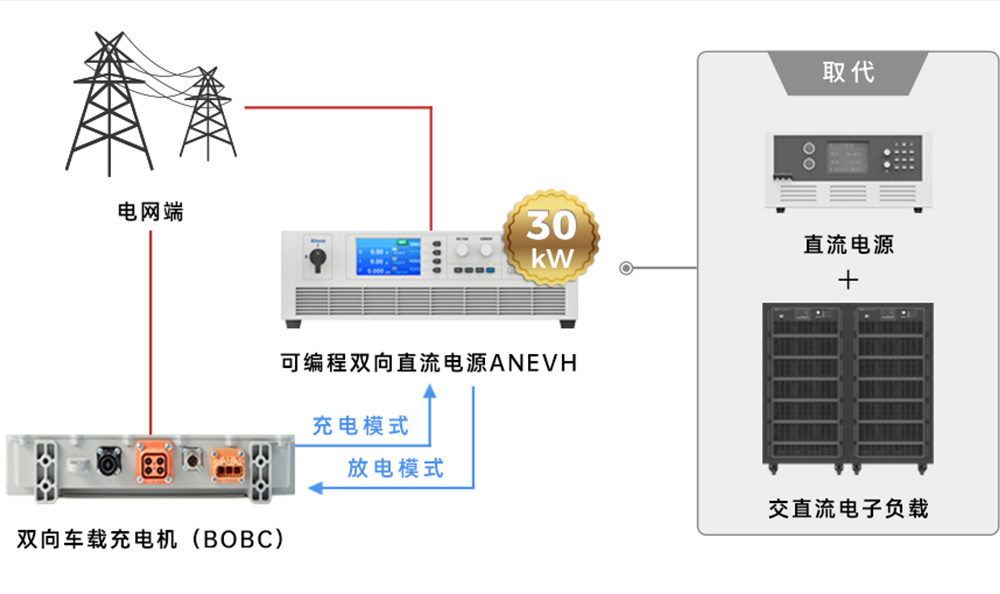

圖表4：雙向車載充電機BOBC測試示意圖
