一，市場規模

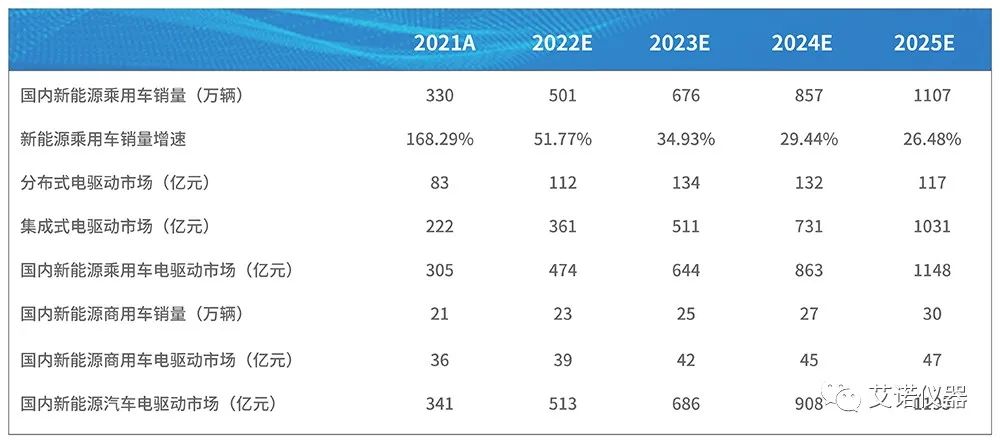

　　當前新能源汽車行業，在雙碳目標等政策大力扶持下，已進入爆發式增長新階段。據中汽協最新數據，今年1至10月全國新能源汽車產量達到548.5萬輛，同比增長110%，市占率達24%。新能源汽車驅動電機及其控制系統作為電動汽車的心臟，市場規模相應猛增。

　　二，發展趨勢

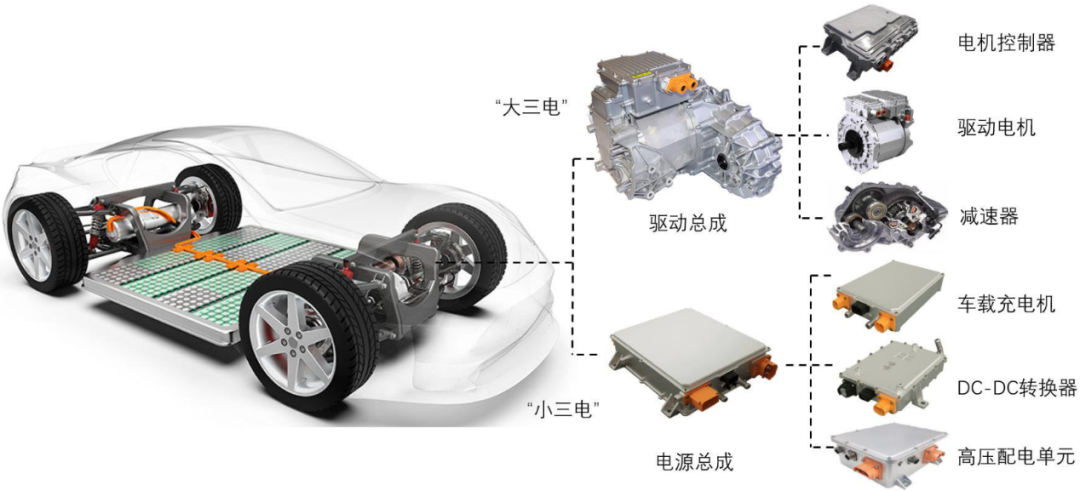

　　電驅動系統是新能源汽車動力總成的核心系統，直接決定整車的動力性能。包含驅動電機、電機控制器和減速器，其主要功能為控制功率輸出，實現對動力和傳動系統的準確控制。

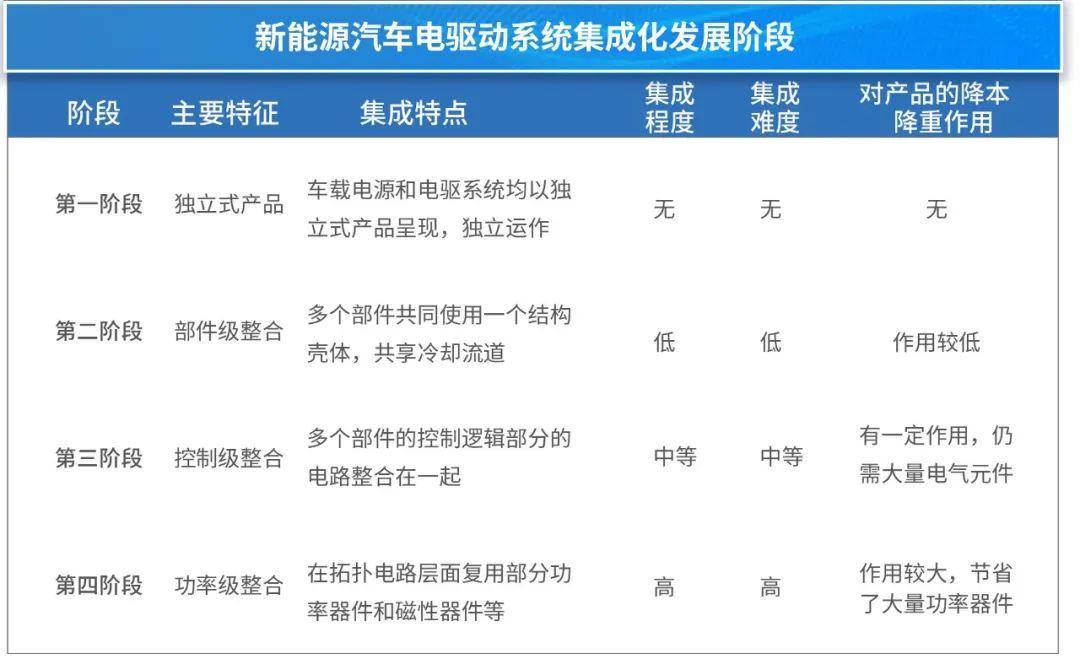

　　電驅動系統順應新能源汽車整體高集成度、高電壓、高功率密度的發展趨勢，通過部件優化和深度集成兩個大方向進行技術升級，從而滿足高性能、高安全等級、低噪高效、小型輕量化的發展需求。

　　三，測試需求

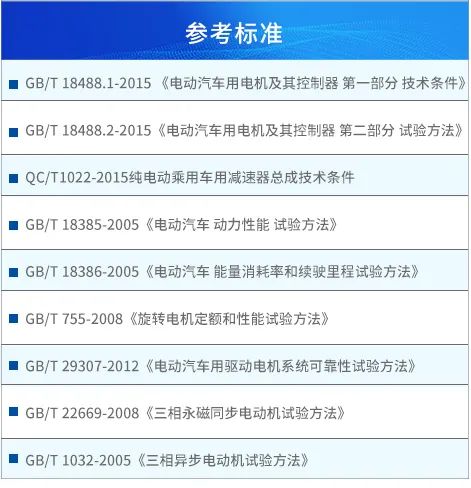

　　隨著電驅動系統的發展趨勢，為保障其技術升級、加強安全規范、提高產品質量，國家陸續推出系列標準和規范。因而整車廠和第三方配套廠商在電驅動系統的開發生產過程中，均需遵循規范標準對電驅動系統進行功能和性能的嚴格測試。

　　四，解決方案

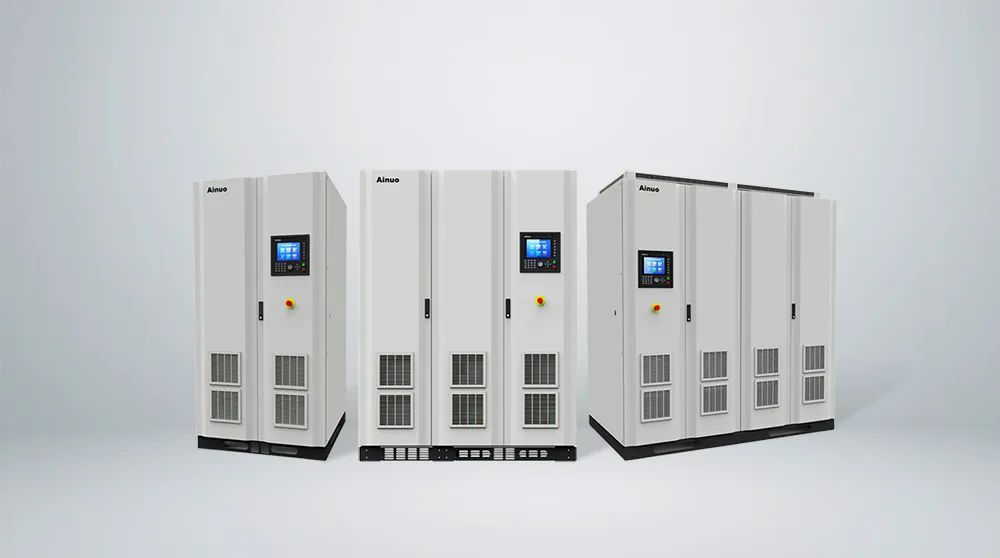

　　艾諾儀器深耕測試行業多年，針對新能源汽車電驅動系統測試的特點，為之專項研發推出的艾諾電池模擬器ANEVS系列，以高精度、高動態響應特性的雙向直流電源為核心，在對磷酸鐵鋰、三元鋰等各類型電池準確建模的基礎上，實現對電池外特性的真實模擬。作為專門為新能源汽車動力測試臺架而設計開發的專業設備，控制精度高、動態響應快，廣泛用于電機控制器，驅動電機、新能源汽車動力總成測試。電池模擬器ANEVS系列性能優于GB/T 18488電動汽車用驅動電機系統技術條件和實驗條件、GB/T 29307-2012 電動汽車用驅動電機系統可靠性試驗方法要求。

　　艾諾電池模擬器ANEVS系列采用高頻PWM整流和雙向DCDC變換技術，F(xiàn)PGA數字控制技術，正反向無縫切換，自動雙向運行，同時具備全功率段能量回饋電網功能。

　　豐富的編程測試功能。為用戶提供各類型的電池模型，并可自行選擇串并聯節數和SOC參數，從而模擬電池的輸出特性和充放電特性，包括充放電過程中電池內阻變化特性。電池模擬可滿足測功臺架，共直流母線對拖及雙電機對拖等不同測試方案的各種技術要求。

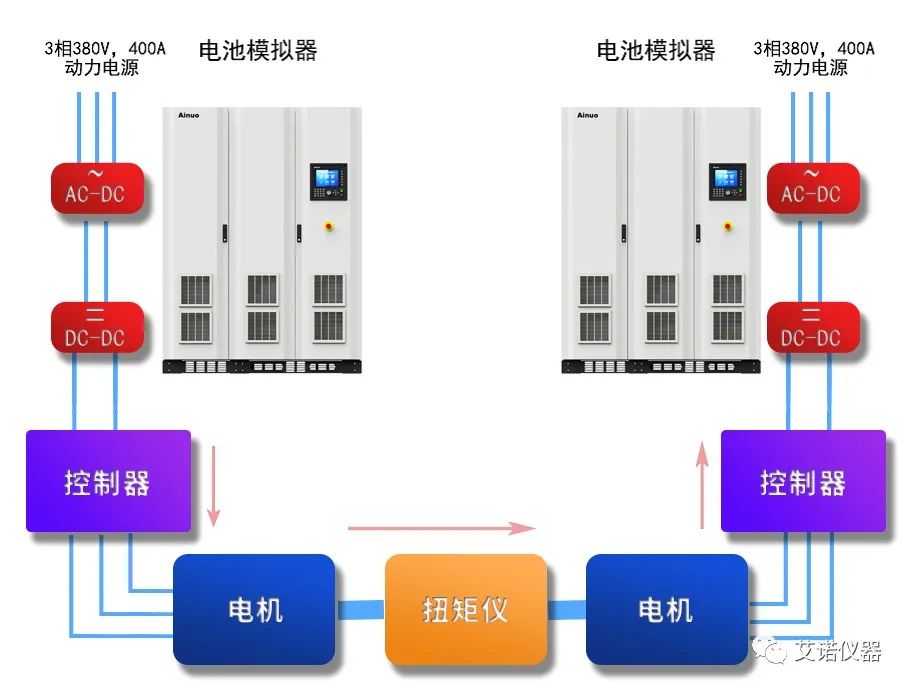

　　圖1-雙電機對拖測試方案

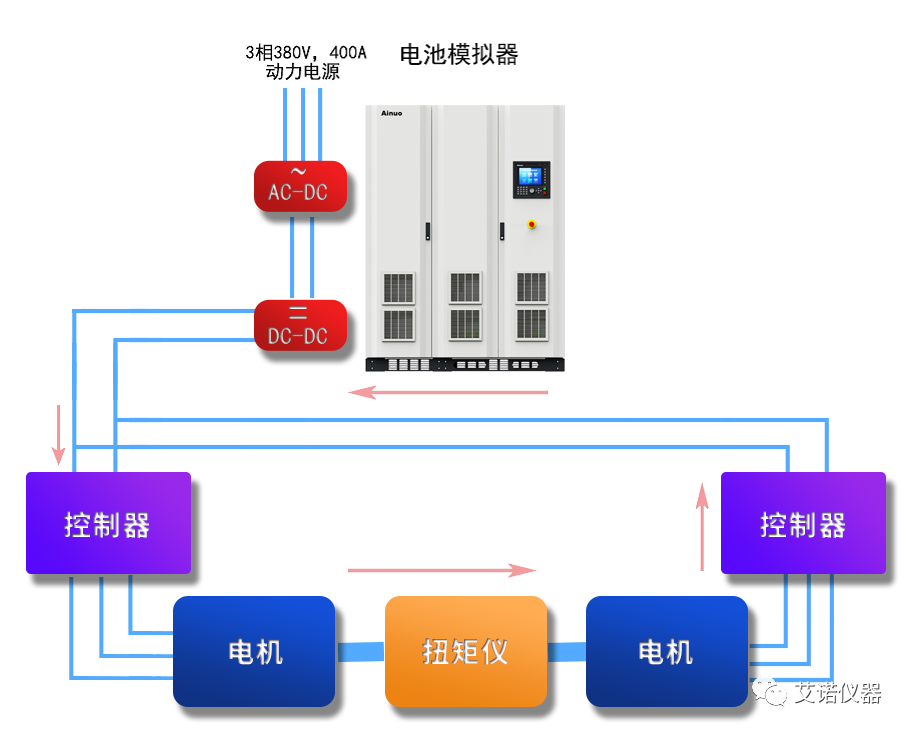

　　圖2-共直流母線對拖測試方案

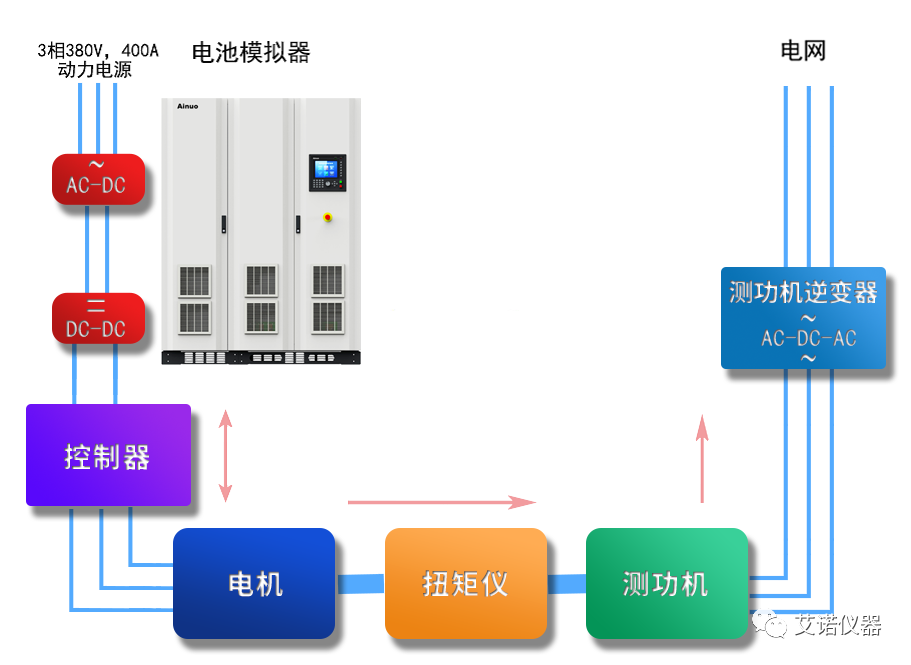

　　圖3- 測功機臺架測試方案

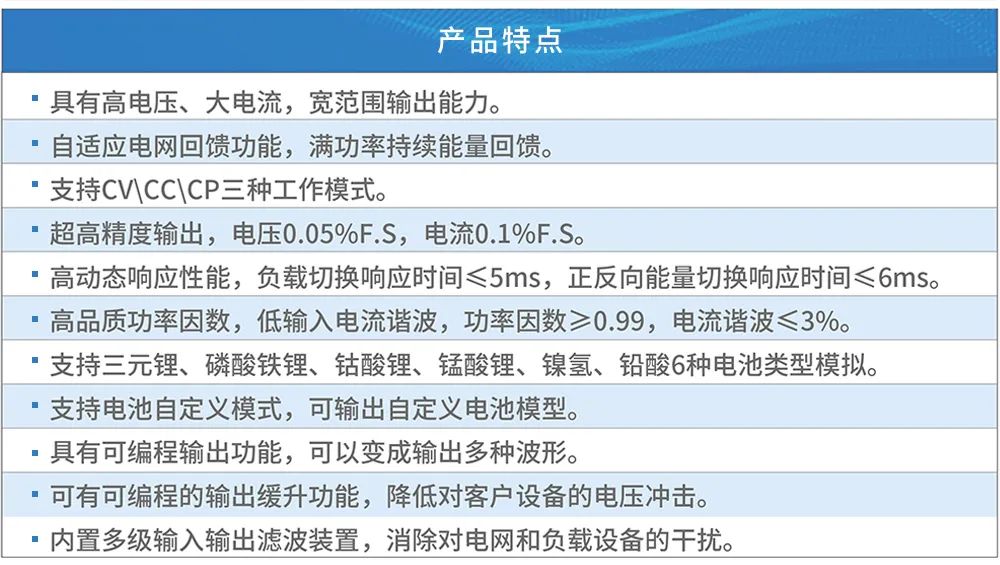

　　產品特點

　　五，結語

　　艾諾電池模擬器ANEVS系列兼具電池模擬和光伏模擬功能;可模擬動力鋰電池的充放電特性，滿足新能源汽車電機、電驅系統、整車系統等器件及系統測試需求，并可模擬光伏電池板特性，滿足光伏逆變器，儲能變流器及光儲逆變一體機的測試需求。
