一、行業背景

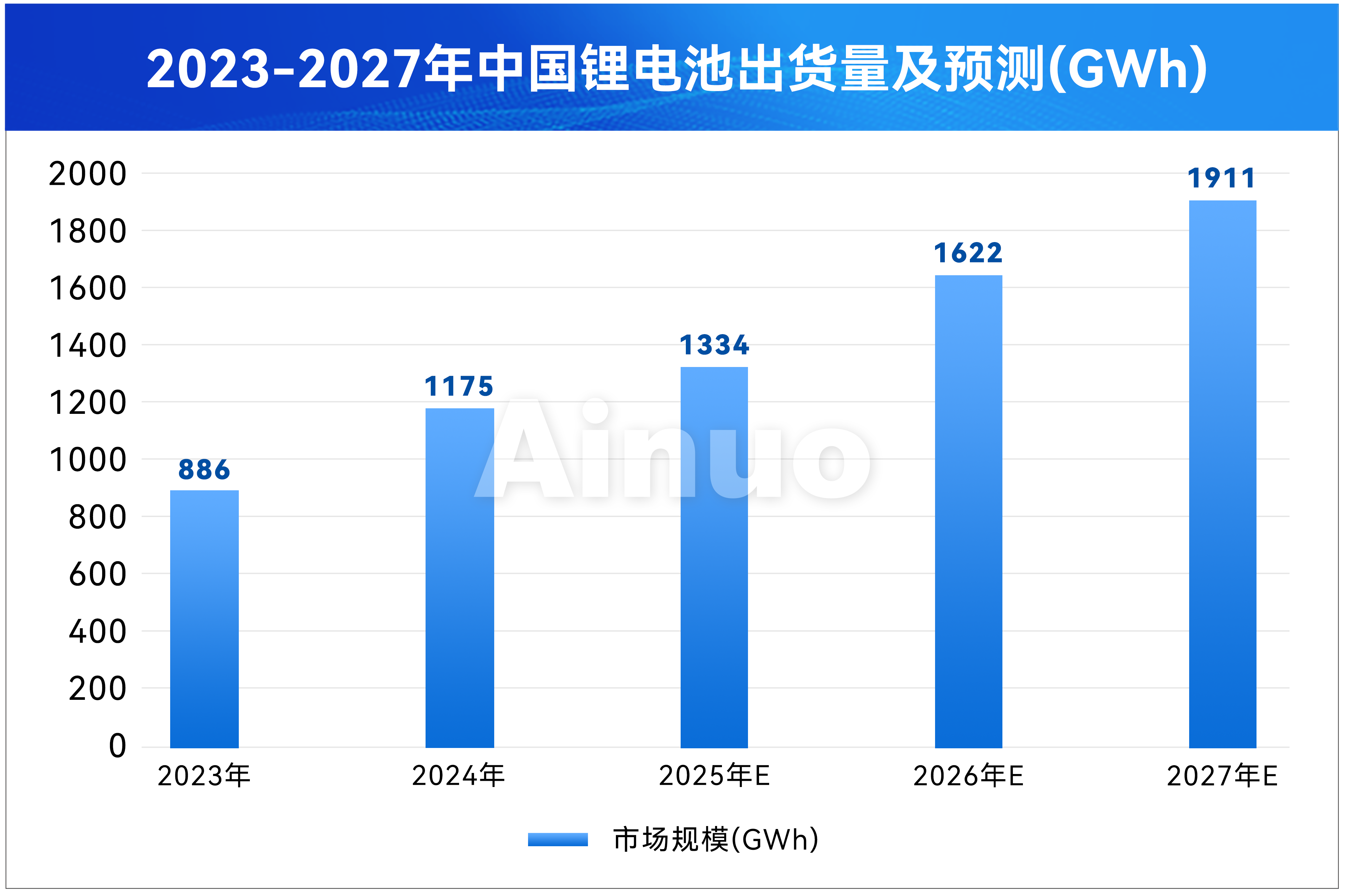

　　在電動汽車、儲能領域的需求驅動下，我國鋰電池產業保持增長態勢。根據GGII數據顯示，2024年我國鋰電池出貨量為1175GWh，同比增長32.6%，預計2027年出貨量將超過1911GWh，年復合增長率達 21.2%。

　　二、應用需求

　　電化學阻抗譜EIS作為一種無損檢測技術，在鋰電池的研發、生產與全生命周期管理中發揮著核心作用。在研發端，其通過捕捉鋰離子傳輸行為，量化分析SEI膜形成、電荷轉移及擴散系數等關鍵參數，直接指導材料選型與結構設計。在生產端，其多頻率阻抗分析能精準識別浸潤不良、界面缺陷等隱患，有效提升電芯一致性。

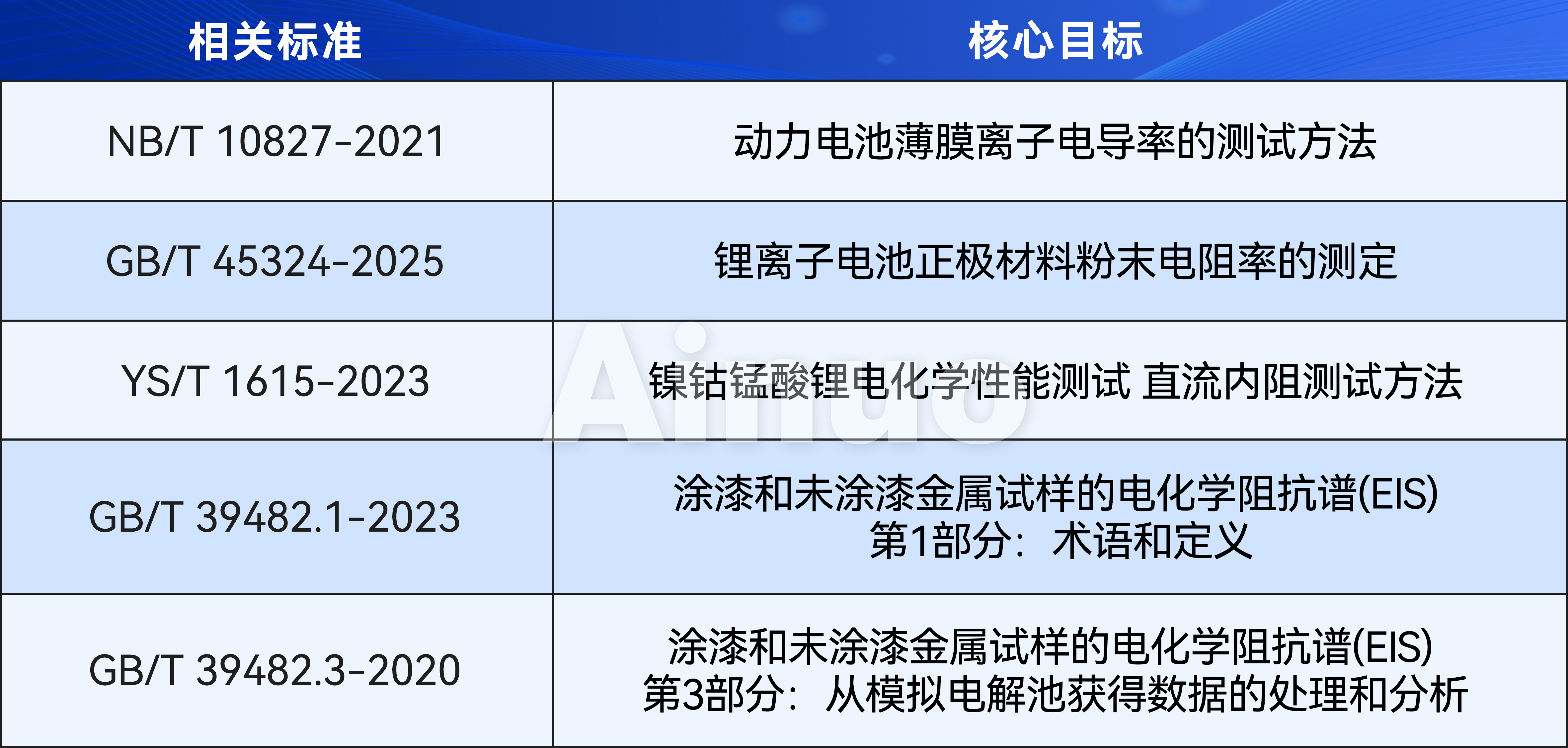

　　(一)相關標準

　　三、解決方案

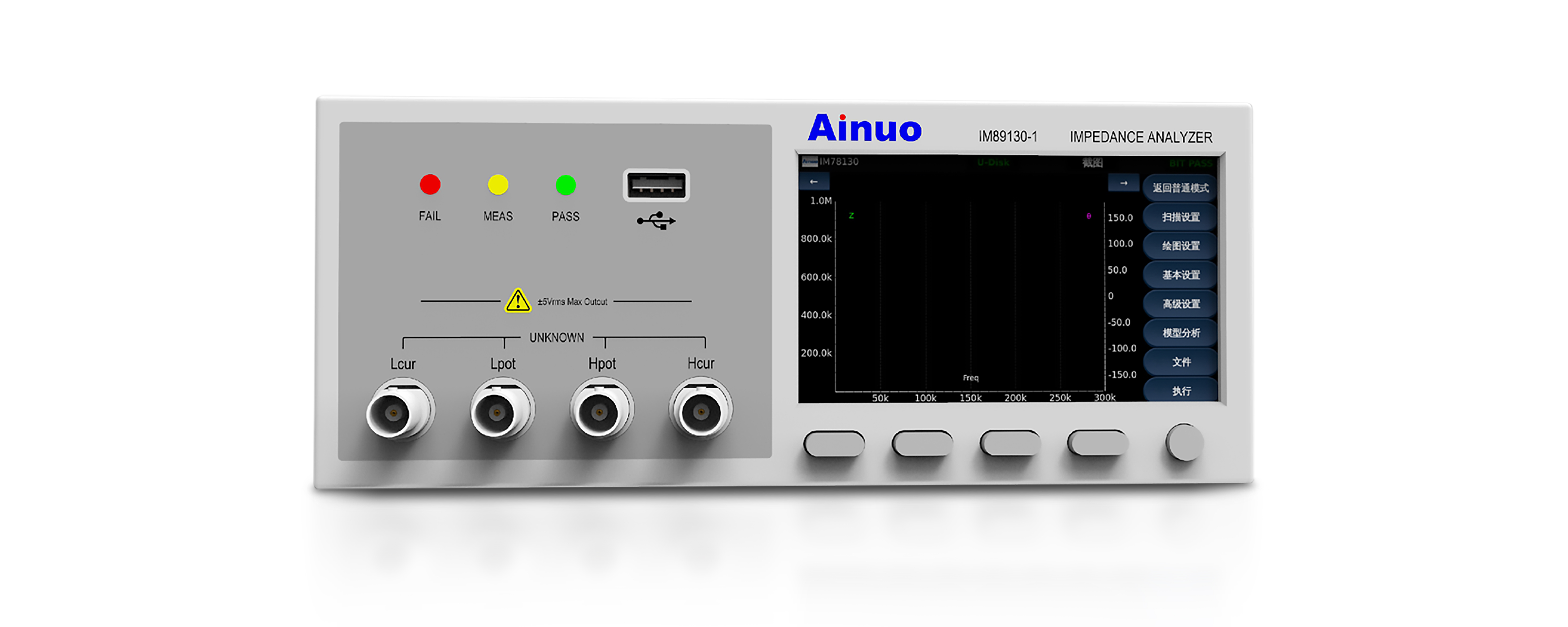

　　艾諾IM89130是一款精密電化學阻抗分析儀，專為電化學元件和電子元器件的精確阻抗測量與分析而設計。IM89130電化學阻抗分析儀集寬頻率、高速度、高精度和多功能于一體，其頻率范圍覆蓋1mHz至300kHz，最快測量速度可達2ms，基本精度高達±0.05%。它不僅支持基礎的LCR測量，還具備掃描測量、Cole-Cole分析和等效電路分析等高級功能，可廣泛應用于電池內阻測量與模型分析，以及電池材料的電導率、介電常數等關鍵參數的測試。

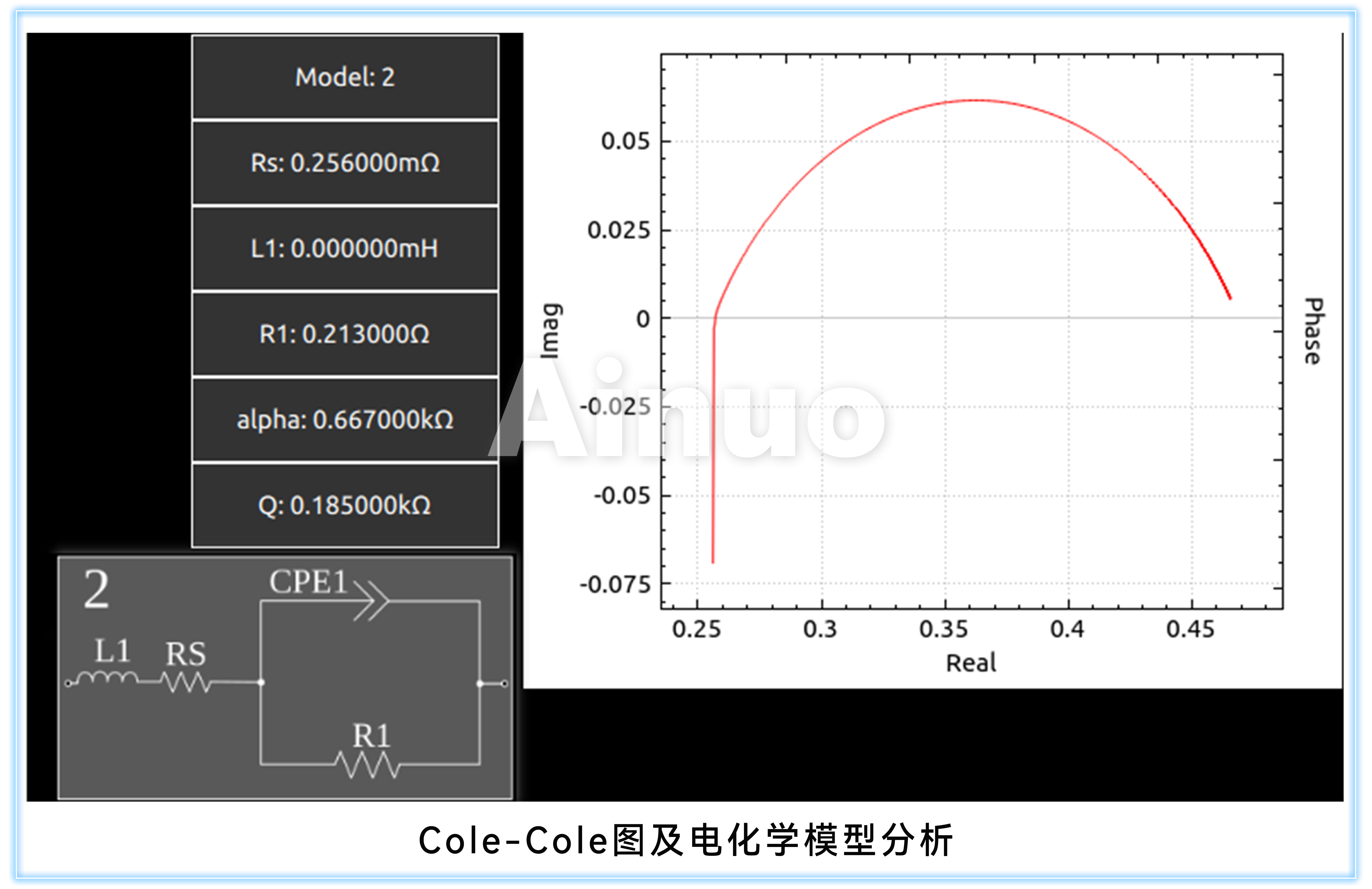

　　IM89130電化學阻抗分析儀可實現對電化學系統的自動掃頻，生成Cole-Cole圖，并基于Cole-Cole圖進行電化學模型分析，從而評估電化學系統的溶液電阻、雙電層電容、電荷移動電阻等特性。

　　IM89130同樣可對普通電子元器件進行掃頻和等效模型分析，獲取元件的寄生參數信息。

　　(一)產品優勢

　　寬頻率

　　可測量DC以及1mHz~300kHz頻率范圍內的阻抗數據，搭配最高1mHz的頻率分辨率，可滿足電池、電化學材料離子運動的低頻測量需求，以及電池、電化學材料、電子元器件、半導體器件的高頻測量需求。

　　高精度

　　應用先進的自動平衡電橋技術，在大范圍的測量條件下都可以達到0.5%的基本測量精度，最高基本測量精度達0.05%，精度保證范圍和測量精度均高于同頻段阻抗分析儀。

　　高測試速度

　　可實現最快2ms的高速測量。

　　高重復精度

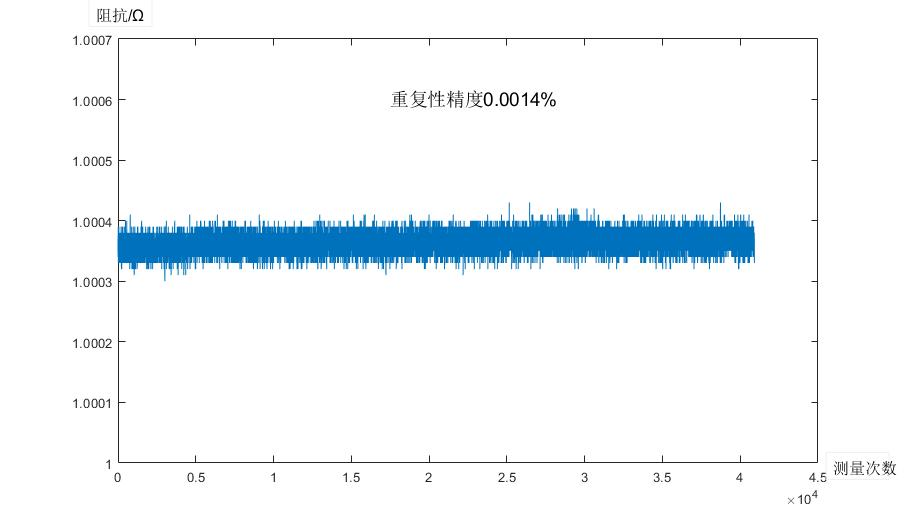

　　下圖是在1kHz頻率，slow2模式，1Ω量程，測量1Ω電阻時的曲線，測量次數4萬次，重復性精度小于0.002%。

　　多測量參數

　　包含常規測量參數在內，可實現18種參數的測量，增加了損耗因數D、品質因數Q、電導率σ、介電常數ε以及溫度T的測量，方便了變壓器、電感、電容、電化學材料、直流電阻、半導體、壓電器件的測量需求。

　　等效電路分析功能

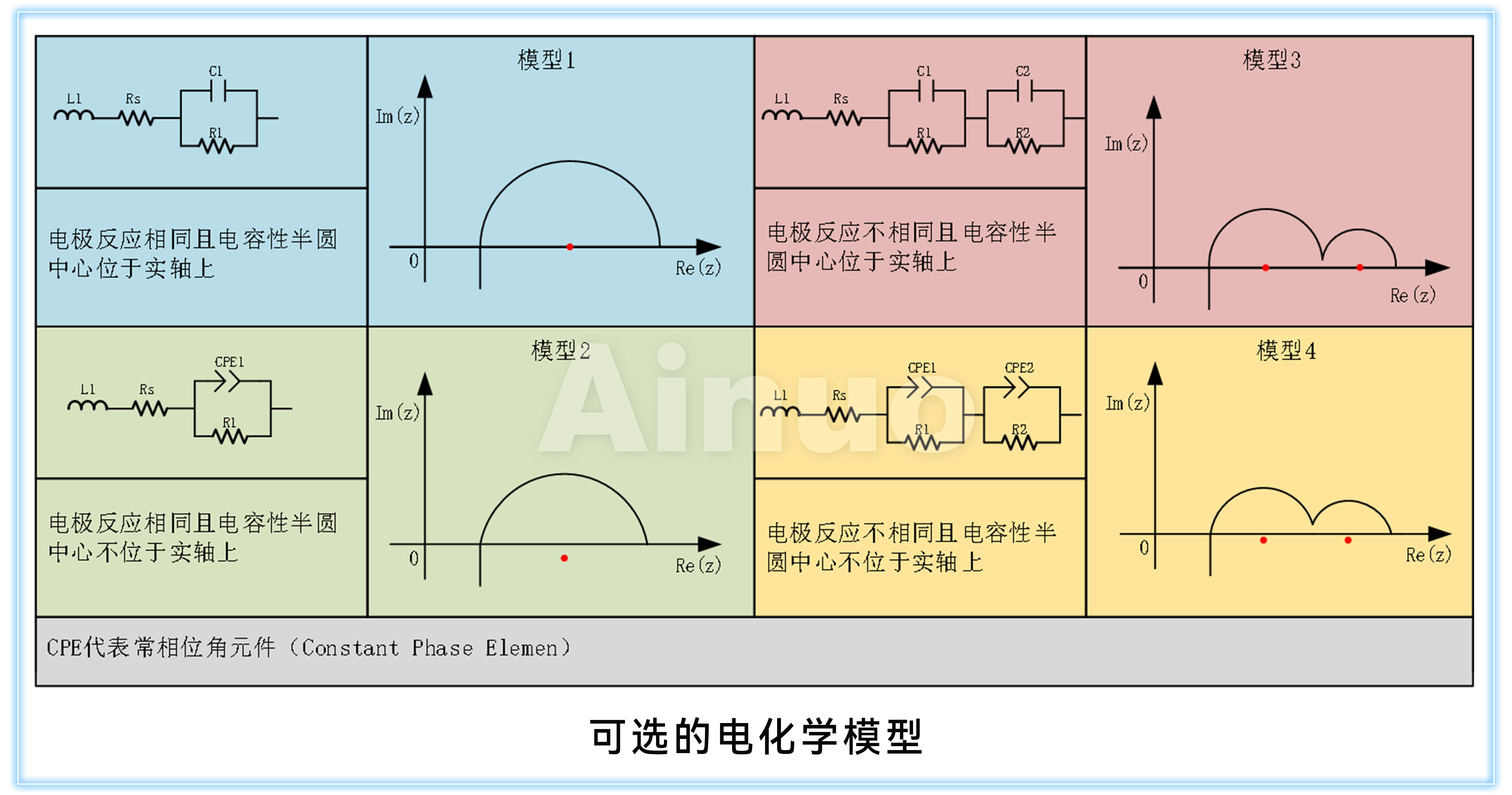

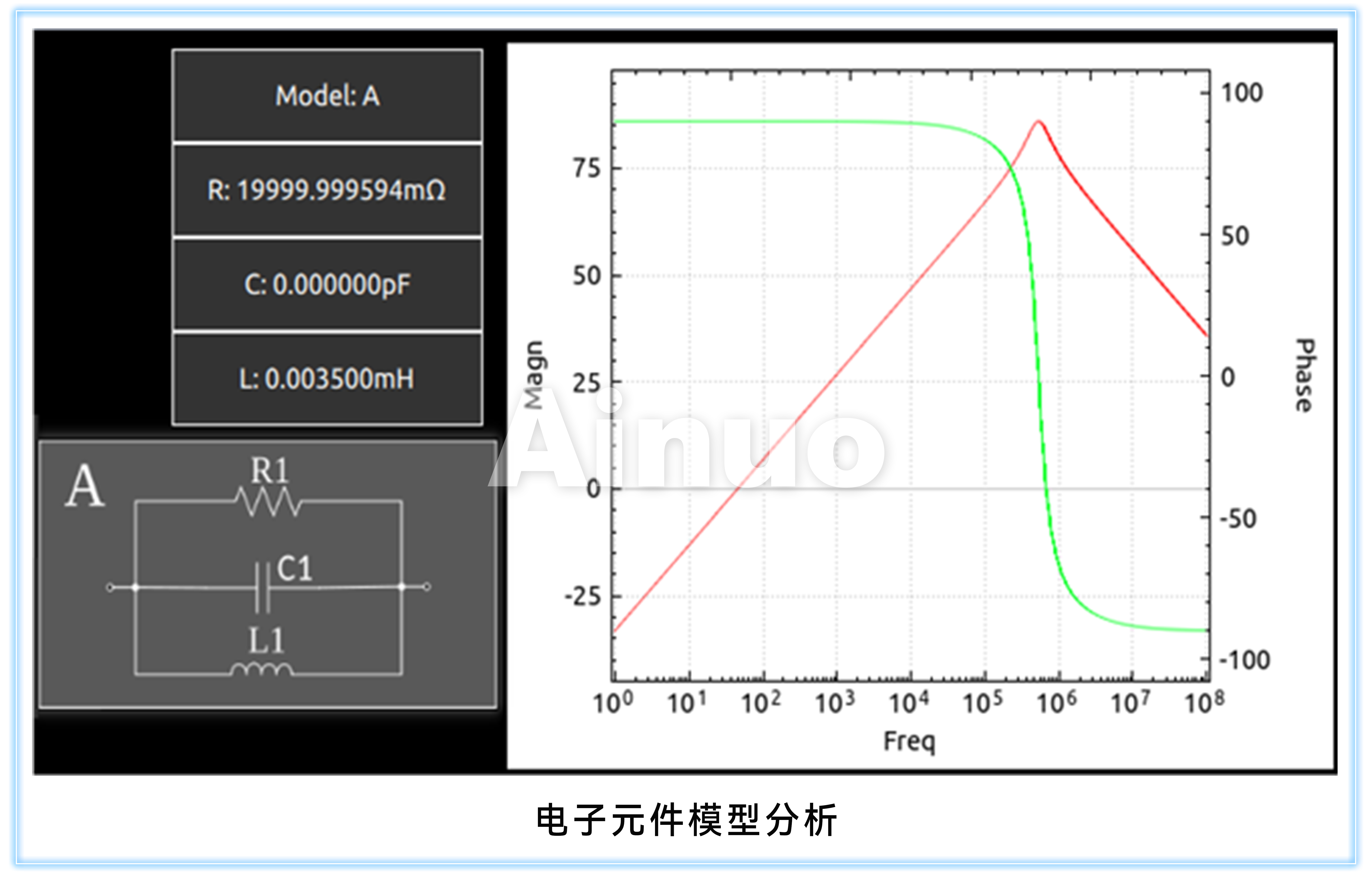

　　電化學元器件、電子元器件均可被等效成簡單電路模型。IM89130電化學阻抗分析儀提供4種電化學、5種電子元器件等效電路模型，用于分析器件，可擬合得到對應模型的等效電路參數，并根據擬合曲線與測試曲線進行對比。

　　結語

　　艾諾儀器為鋰電池行業提供全流程測試解決方案，從實驗室研發到產線質量管控，從單體電芯到模組級檢測，IM89130電化學阻抗分析儀以精準、高效、靈活的性能，為鋰電池行業提供全鏈路測量解決方案。艾諾儀器深耕電氣測試領域30年，憑借技術積累優勢，高效解決相關行業測試痛點，并獲得了眾多優秀客戶的認可與信任。
