一、行業背景

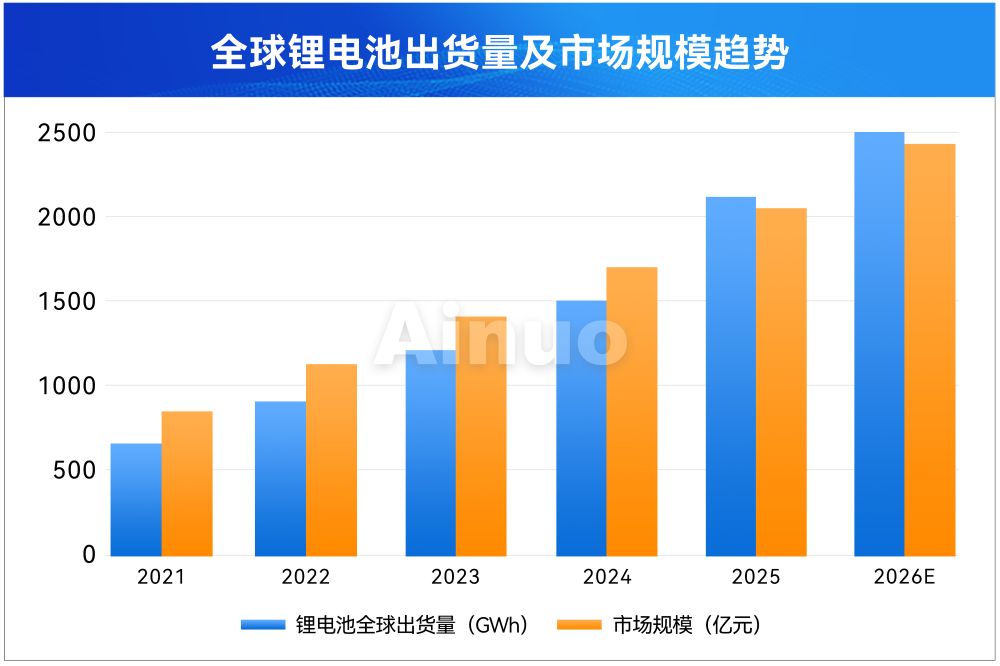

　　近年來在電動汽車和儲能市場的雙重驅動下，我國鋰電池出貨量從2021年的640GWh增長到2024年的1500GWh。預計2026年，全球鋰電池出貨量將突破2500GWh，市場規模將達到2400億美元，標示著鋰電池行業步入了高速發展時期。

　　二、應用需求

　　鋰電池市場的量級激增與應用復雜性提升，促使應用領域?qū)︿囯姵匦阅芤蟪掷m(xù)提高，推動測試需求呈指數級增長。國家相應對電池檢測的標準規范不斷革新，包括強制性安全規范全覆蓋，技術標準與能效要求協同升級。檢測維度從基礎電性能擴展至安全極限測試、工況模擬及全生命周期評估。

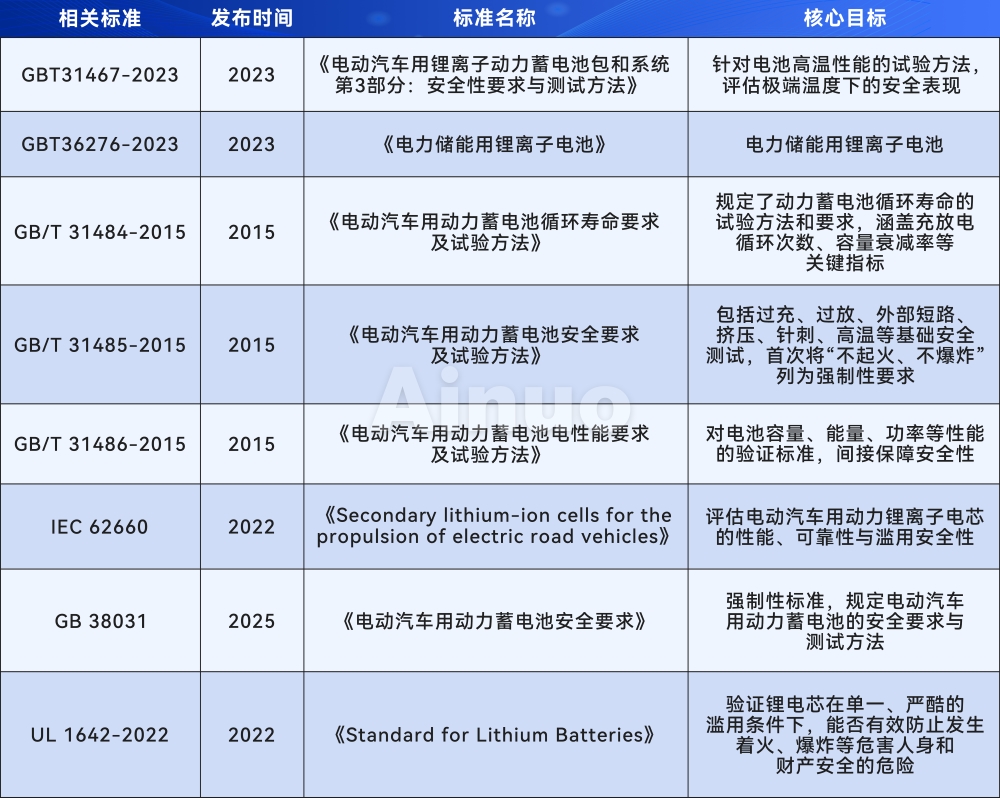

　　(一)相關標準

　　(二)測試難點

　　OCV開路電壓測試主要用于測量電芯的開路電壓、交流內阻及殼體電壓，是電池生產流程中的關鍵環節。通過對電池開路電壓的精確測量，可有效評估其充放電狀態、實際容量以及老化程度。

　　1.OCV測試精度

　　鋰電池OCV測試的精度要求為7位半/6位半，分辨率達到1μV。工藝規范要求末位數值波動控制在20個字以內。然而在實際生產過程中，OCV末位讀數常出現20個字甚至更大的波動,難以保障達到客戶的要求。

　　2.內阻測量精度

　　鋰電池交流內阻一般為mΩ級大小，且隨著鋰電池容量越高，內阻越小，分辨率要求為0.1μΩ。受產線電磁環境影響，傳統測量設備的內阻測試誤差在生產過程中可能被放大2-4倍甚至更高。

　　3.設備間信號干擾

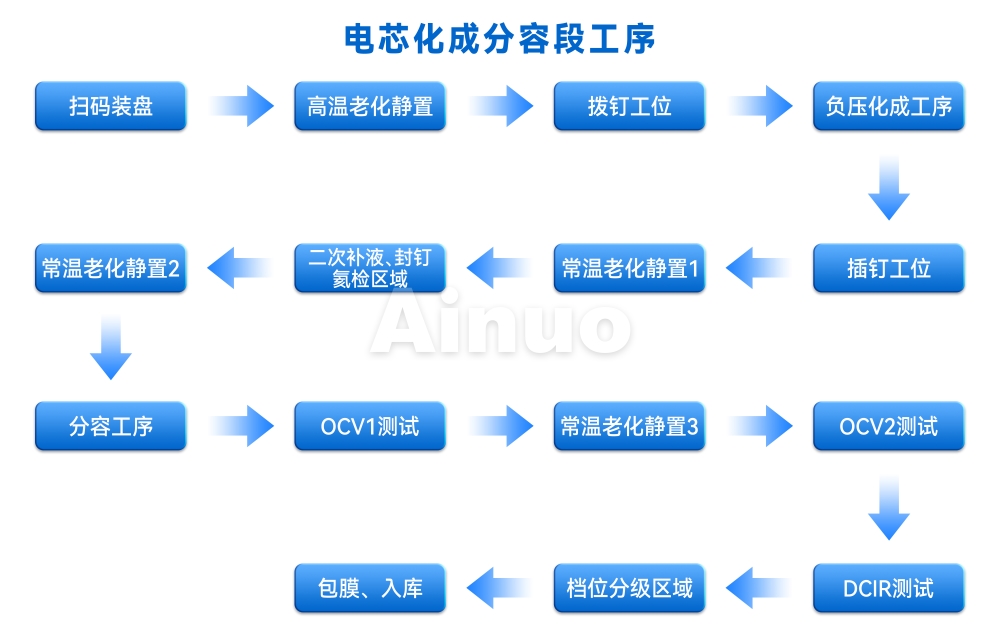

　　化成分容段的OCV測試臺負責開路電壓與交流內阻的測試，其構成主要包括工控機、7位半/6位半萬用表、電池內阻測試儀以及多通道掃描裝置。上述設備運行時產生的電磁輻射及接地回路中的噪聲信號，會顯著影響測試結果的準確性。

　　三、解決方案

　　艾諾儀器深耕動力鋰電池測試行業多年，通過調研分析測試過程中的難點，為之專項研發推出了高精度電池測試儀ANBTS7503H，其高精度，高抗干擾能力，兼容多通道等功能，完美滿足鋰電池化成分容工藝的測試需求的同時，顯著提升測試場景適應性和整體效率。

　　1.高精度開路電壓測量

　　高穩定性基準電壓源、自動校準技術和強大的抗干擾能力，提供20PPM基本精度和7?高分辨率的直流電壓測量;

　　2.高精度電池內阻測量

　　采用同步鑒相技術，可有效消除噪聲對微弱信號的影響，采用超低噪聲前置放大器及高精度模數轉換器，實現信號鏈的低噪聲性能測試，精度達到±(0.2%*讀數值+20字);

　　3.抗干擾能力強

　　將SENSE與SOURCE差分處理，最大限度降低渦電流干擾，提升抗干擾能力。

　　(一)產品特點

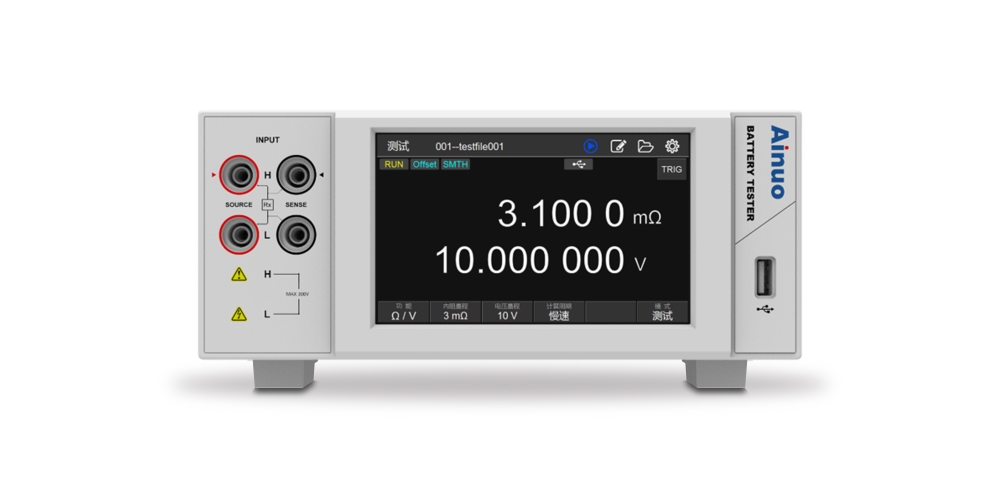

　　高精度電池測試儀ANBTS7503H集成了七位半電壓表、交流內阻測試儀、和多通道掃描器(選配)三種儀器功能于一體，滿足鋰電池老化分選、電池組上料、電池組下線、電池包下線等生產過程中對交流內阻、開路電壓、邊電壓的測量測試需求。

　　1. 高精度與高分辨率

　　開路電壓測量精度為±(0.0010%×讀數值+12.5uV)(10V量程)，分辨率達1μV，內阻測量精度達±(0.2%*讀數值+20字)，分辨率達0.1μΩ;

　　2. 比較器功能

　　電池內阻和開路電壓具有比較器功能開關，可分別設置電阻和電壓的上下限值，補償測試;

　　3. 多功能集成

　　可測量鋰電池開路電壓、交流內阻等多個參數，一臺設備滿足多項測試要求;

　　4. 適用性強

　　體積小巧、接口豐富、操作簡捷，特別適用于自動產線、系統集成和桌面測試使用。

　　結語

　　高精度電池測試儀ANBTS7503H，憑借其卓越的測量精度、超高的分辨率、強悍的抗干擾能力以及廣泛的適用性，已悄然成為鋰電池制造與檢測環節中不可或缺的核心設備。無論是在電芯化成分容的關鍵階段，還是在模組/電池包的上線篩選與下線檢測工序，其都能以穩定可靠的性能，精準捕捉每一個細微的電池數據。高精度電池測試儀ANBTS7503H的出現，直擊當前行業測試精度不足、環境干擾大等痛點難題，將以標桿之姿，指引著電池測試技術的發展方向。
