新能源汽車行業背景

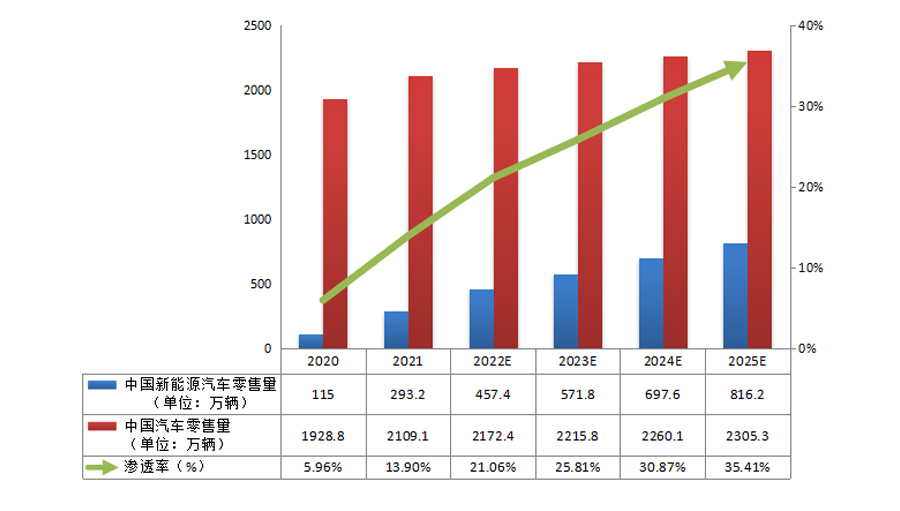

近年來新能源行業在政府大力扶持下發展迅速，帶動新能源汽車在家用、商用各領域快速崛起。作為雙碳目標的重要的措施，新能源汽車業迎來了前所未有的機遇，逐漸步入了真正意義上的高速發展期，2021年更是出現了“爆發式”的增量。而隨著社會整體意識的提高，其市場環境已經從“政策驅動”轉向了“市場拉動”的新發展階段，新能源汽車的產銷量出現了爆發式增長。

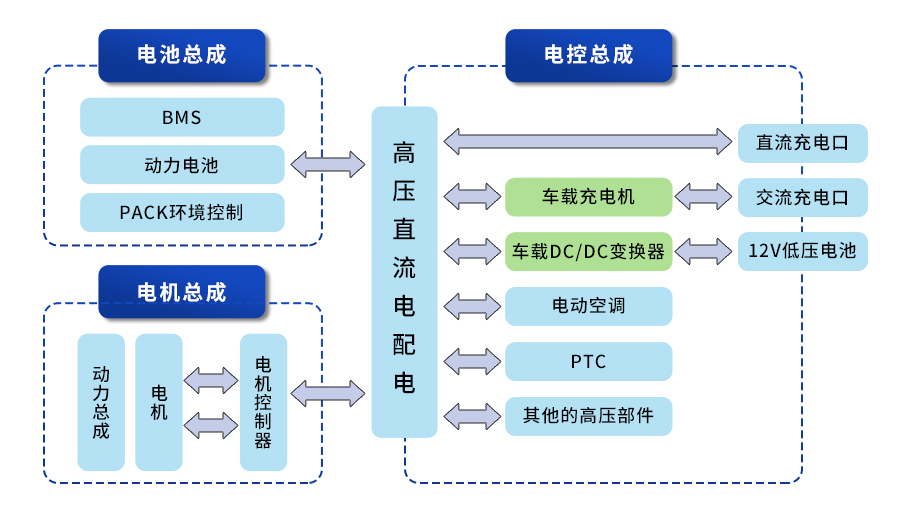

新能源汽車與傳統汽車相比，突出差異為大三電與小三電。大三電指電機、電池、電控；小三電指DC/DC變換器和OBC。大小三電總體構成電池、電機和高壓電控三大總成系統。而其中的D2D變換器、OBC是新能源汽車核心零部件，直接決定新能源車的安全性及節能性。
OBC/D2D行業背景

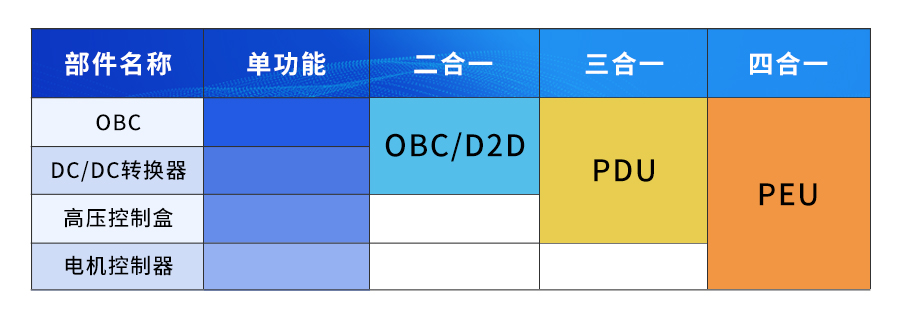

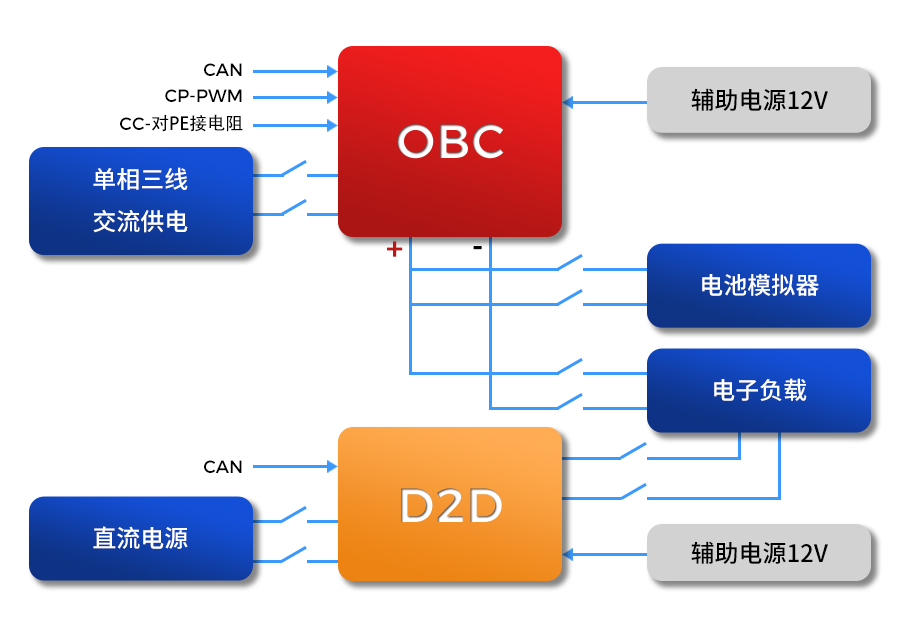

OBC/D2D是新能源汽車的核心部件，是電動車的動力源泉。OBC/D2D充電機是將電網上的交流電轉換成能夠滿足電動汽車電池充電要求的直流電，并按照電池特性對電池的充電過程進行保護與控制，避免由于充電不當而對電池造成損壞，是新能源汽車的重要零部件。國內的車載充電機企業通過與整車廠配套研發，實現了車載充電機的產業化生產，并都在積極擴大生產規模，提升技術優勢，搶占市場份額。為降低成本，減少空間占用，提升技術核心競爭力，OBC/D2D等電控部件越來越集成化發展。集成方式如下圖所示
OBC/D2D核心測試需求

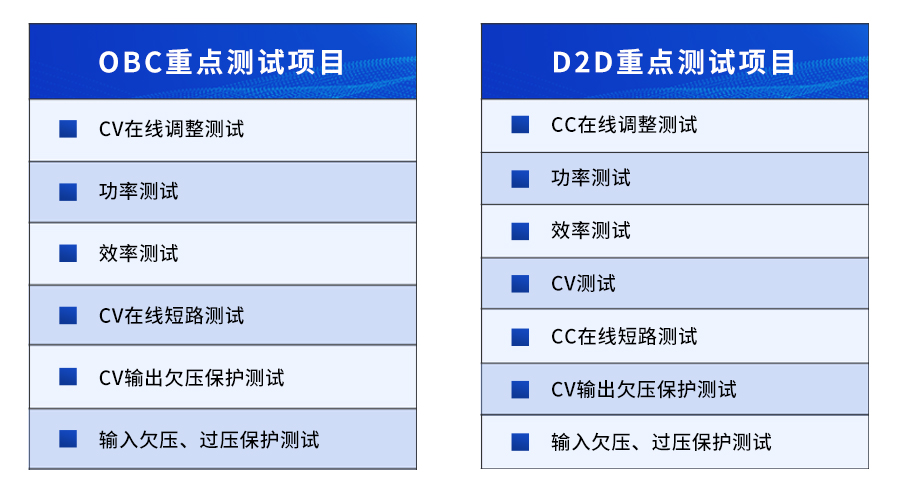

目前OBC的功率區間主要有3.3KW、6.6KW、10KW、23KW，未來會有更大功率。OBC重點測試項目：
OBC/D2D測試解決方案
實現上述項目測試，需要配置動力源包括直流源、交流源，還需要功率分析儀、直流電子負載等儀表，這些儀表都可以選用艾諾相應品牌系列。

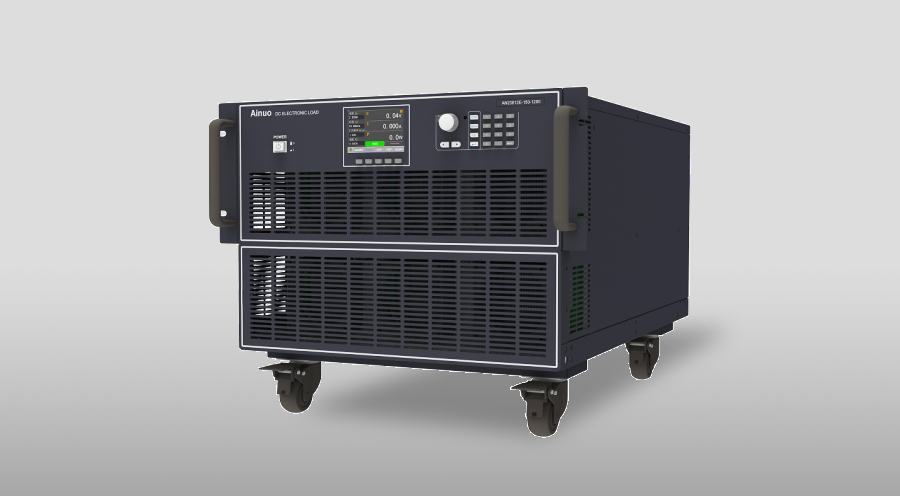

相關測試項目，對電子負載的動態性、快速性、適應性提出了高要求；在此我們選用艾諾儀器AN23600E系列電子負載，產品特性如下：

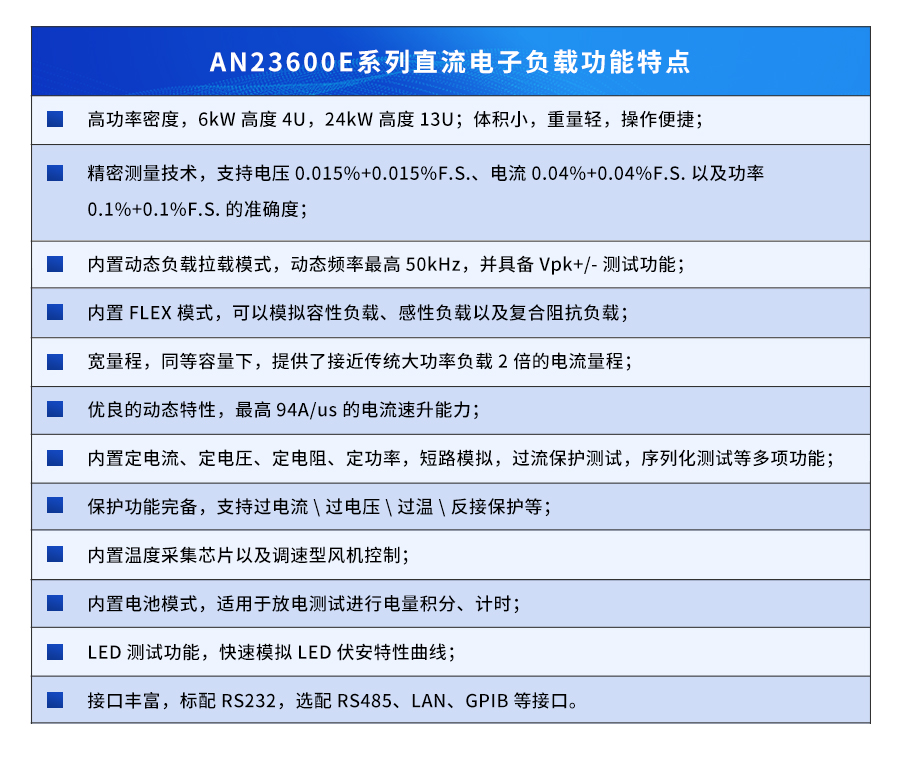

AN23600E系列直流電子負載功能豐富、功率密度大、精度高、負載適應性強。具有如下特點：
依據QCT 895-2011 電動汽車用傳導式車載充電機，GB∕T 24347-2009 電動汽車dc∕dc變換器等標準，結合前面提到的OBC/D2D重點測試項目，對電子負載提出了較高要求，在此僅作部分分析：
1） CV欠壓保護測試：
欠壓保護，主要是找到欠壓保護點， 由于欠壓試探過程中，電壓波動較大，經常出現欠壓保護點不穩定，導致產品不合格率較高，AN23600E系列電子負載內置數字控制器，采用自適應算法，欠壓試探過程中，最大程度保障過沖幅度最低化，準確定位出欠壓保護點；
2） 短路保護測試：
短路保護測試，是模擬過載測試的極限測試，需要電子負載短時間（一般5mS以內）達到最大電流值，這就要求電子負載的上升斜率越快越好，AN23600E系列電子負載斜率最快的可達到96A/uS，可以充分滿足短路測試要求；
3） 兼容OBC/D2D測試：
OBC是高壓小電流特性，主要用到CV模式，D2D是低壓大電流特性，主要用到CC模式，同時要兼容兩種產品特性，AN23600E系列電子負載PID控制算法快到2uS周期，串級控制環路充分自控原理中穩準快的特點，極大拓寬了被測源的適應性。
