一、行業背景

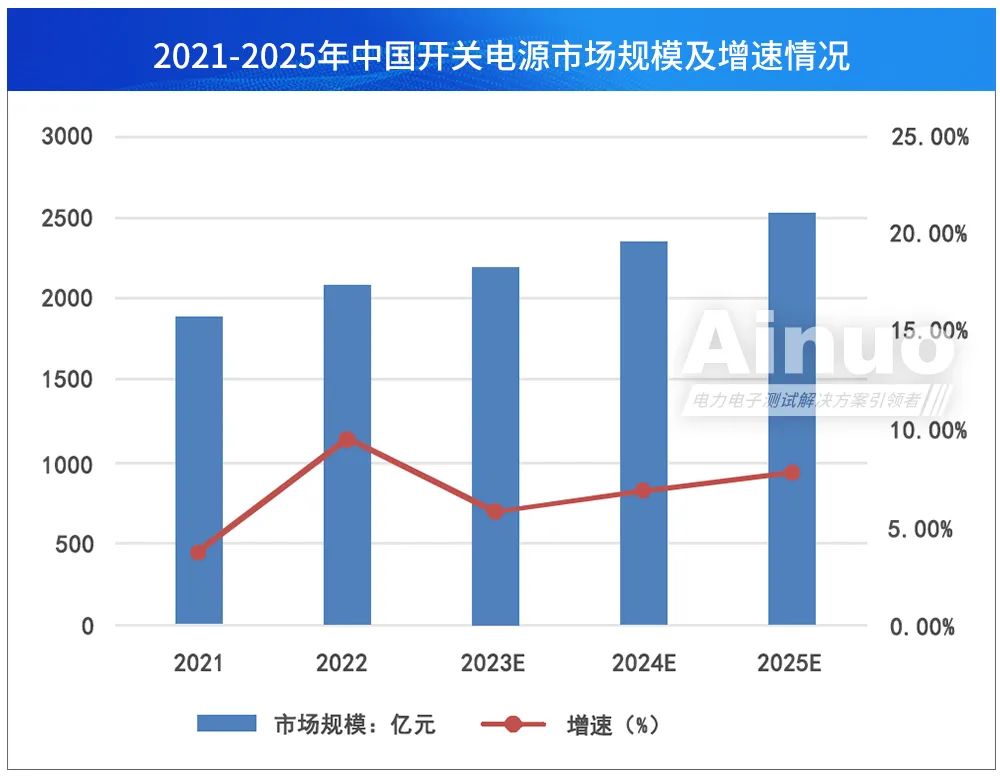

      隨著國家十四五規劃中對數字產業生態化的布局，云計算和大數據的應用快速發展，從而推動了數據中心服務器、交換機等IT設備需求不斷增長。相應的IT設備配套電源也為開關電源這一傳統市場帶來了新的增長點，預計至2025年我國開關電源市場規模將達2532億元。

二、應用需求

      數據中心的IT設備數量及規模日趨增大，為保證數據中心機房設備數據安全性，供電穩定性顯得尤為重要，而IT設備電源是其中重要的供電模塊，因而IT設備的開關電源廠家，在開發生產過程中，均需遵循規范標準對開關電源進行功能和性能的嚴格測試。

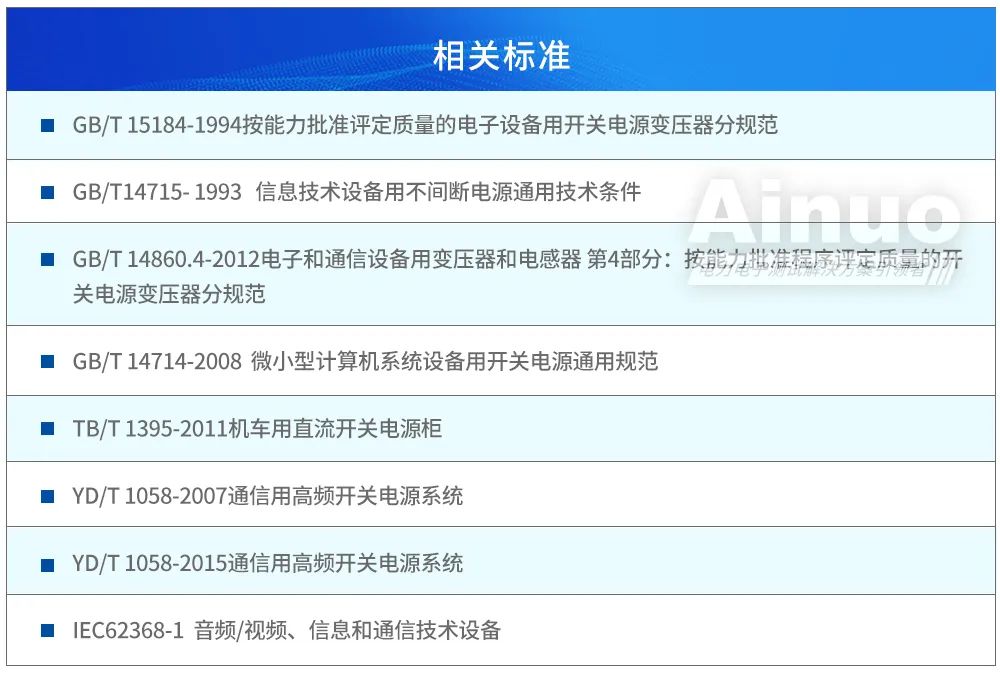

1、相關標準

2、測試難點

       開關電源中的大功率開關管在高頻的開、關運行時會產生高次諧波和電磁干擾，危及電網和系統本身的穩定，也會影響負載和電網的功率因數，使設備和線路的損耗增加。目前諧波已經成為開關電源與電子系統能否在應用現場正常可靠運行的主要障礙之一。

三、解決方案

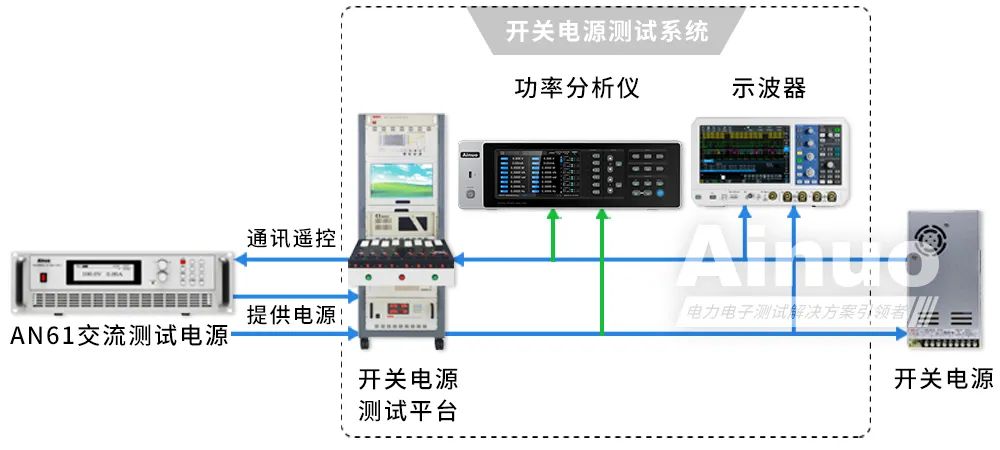

       艾諾儀器深耕測試行業多年，推出的AN87600系列功率分析儀采用 500Hz、5.5kHz 的低通濾波器，可測量 PWM 波形的基波值，濾掉開關電源電流高頻干擾；六通道可以同時進行諧波分析，最高50次諧波測量，失真度分析，可直觀顯示各次諧波含量和總含量。

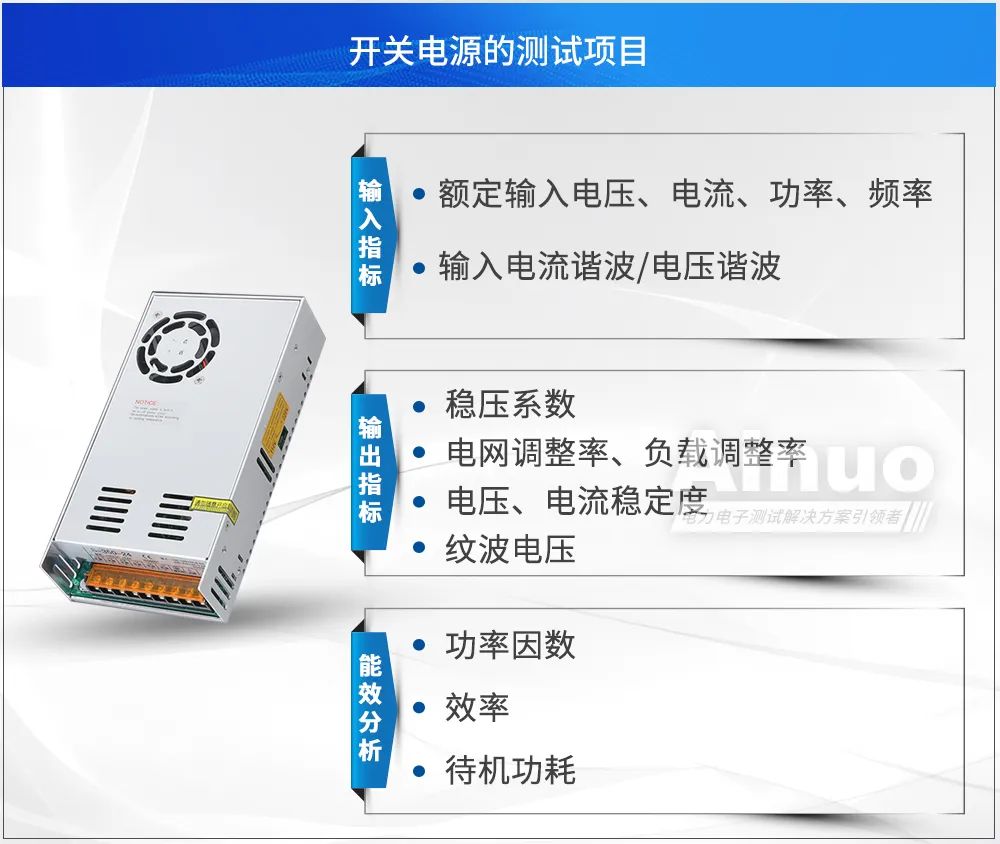

      AN87600系列功率分析儀能夠?qū)﹂_關電源的輸入、輸出參數和能效指標進行測量，可以得到電網調整率、電壓電流穩定度。AN87600系列功率分析儀可同時測量設備的輸入、輸出（單相、三相）功率，自動效率計算，提升工作效率。基本精度 可達 0.1%，最快 100ms 顯示數據更新周期。

四、結語

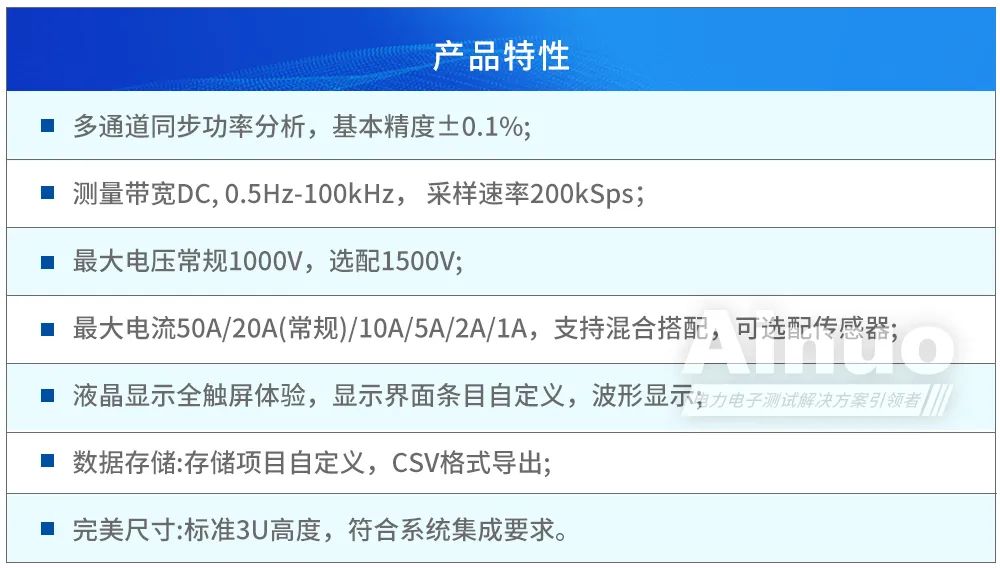

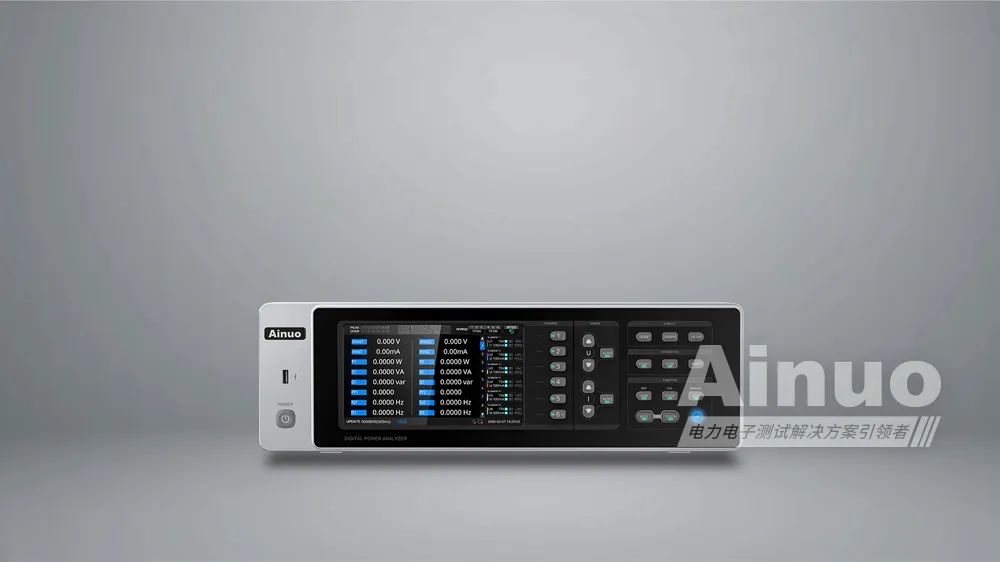

       艾諾AN87600系列功率分析儀采用了高速FPGA+ARM處理器雙核處理，16位高速高精度AD轉換器，是一款多通道、高精度、寬頻帶、多路諧波分析、高度智能化的功率分析儀。可以同時完成新能源光伏、汽車電子、家用電器、商用電器、開關電源、電機性能等領域的多項參數檢測。
