行業背景

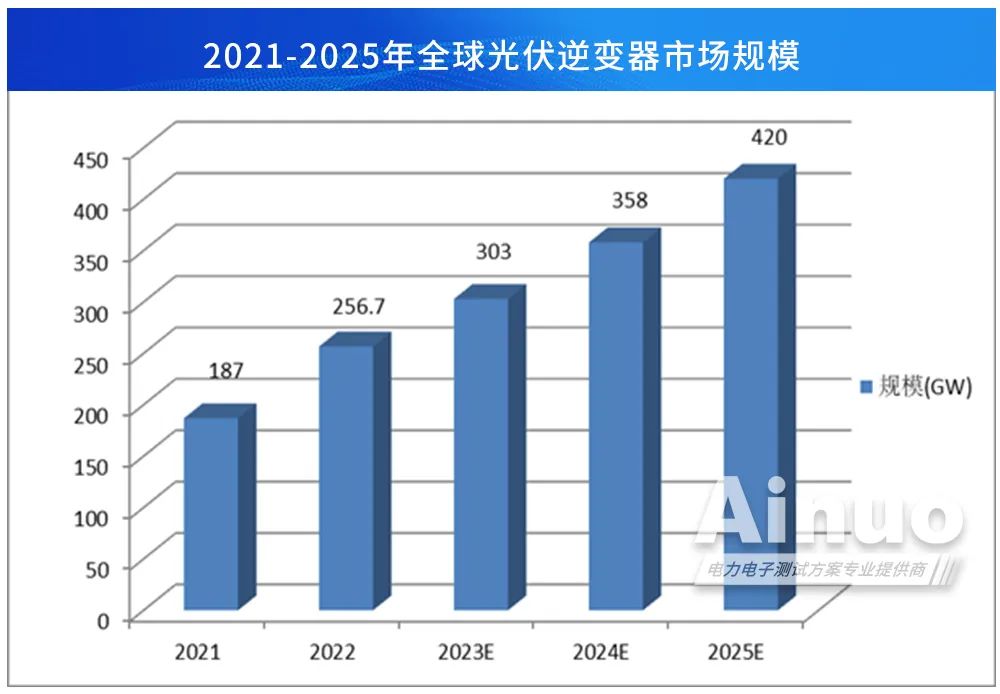

得益于各國對可再生能源的需求不斷增加，光伏產業持續火爆，帶動了光伏逆變器市場的快速發展。2022年全球光伏逆變器的出貨量達到256.7GW，預計2025年將達到420GW，復合增長率超20%。
測試需求
光伏逆變器作為光伏產業的核心部件之一，不僅可以實現電流從直流到交流的轉換，還具有最大限度地發揮太陽電池性能的和系統故障保護功能。所以在光伏逆變器設計研發和生產過程中，須保障其功能及性能參數，符合相關規范標準要求。

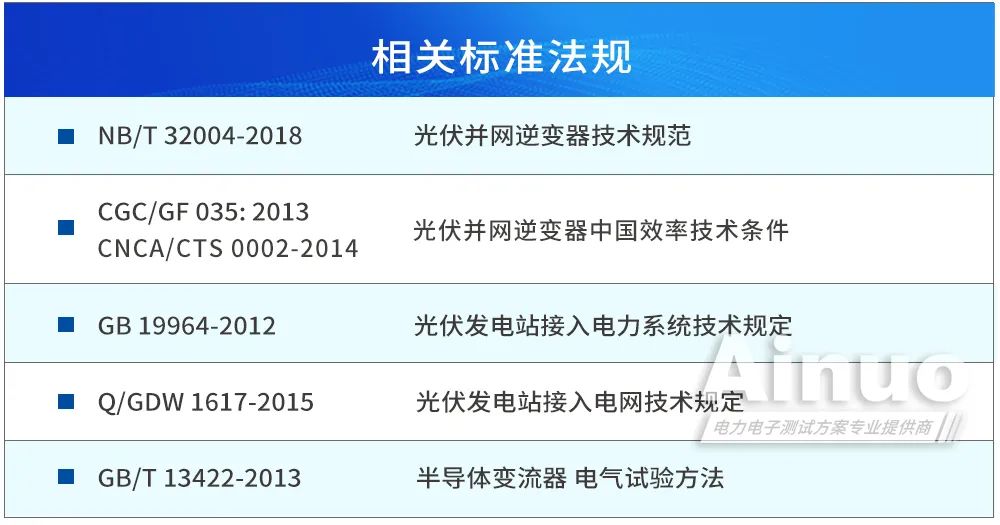

1.相關標準
2.測試難點
光伏逆變器測試過程中，在滿足高效測算出逆變器的能量轉換效率外，為防止逆變器使電網電壓產生扭曲和畸變，需要控制光伏逆變器輸入電網的電能的諧波成分，因而須檢測光伏逆變器諧波含量判定是否滿足并網要求。這就對功率測量儀器的測試效率、可靠性、測試精度都提出了更高的要求。
解決方案

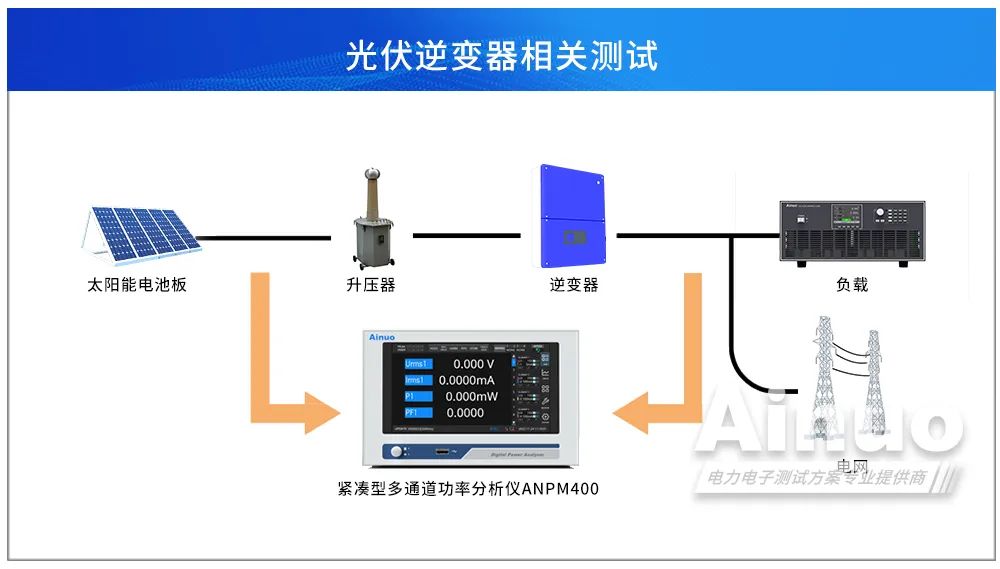

艾諾儀器深耕測試行業多年，了解光伏逆變器應用中的痛點，為之專項研發推出的緊湊型多通道功率分析儀ANPM400。采用了高速FPGA+ARM處理器雙核處理，具有電力數據分析、諧波分析、效率計算、波形顯示等功能，能夠精確地分析和測量光伏網絡中的相關參數，可以大幅提升研發生產流程的檢測效率。
1.產品功能

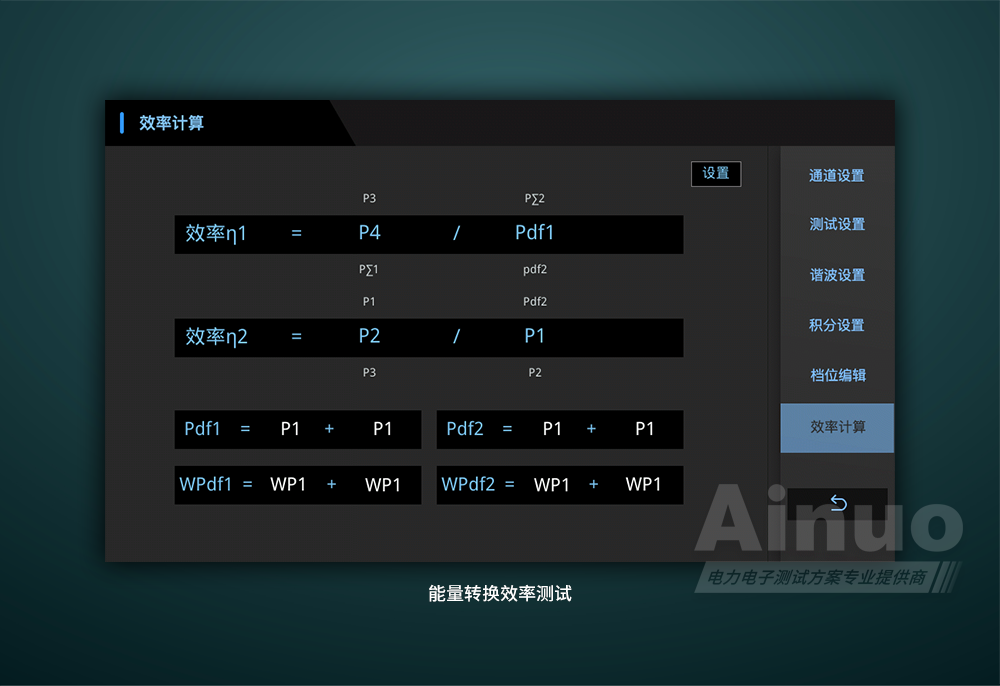

能量轉換效率測試：
構建自定義菜單，查看每組之間的效率測試結果和關心的測試數據。

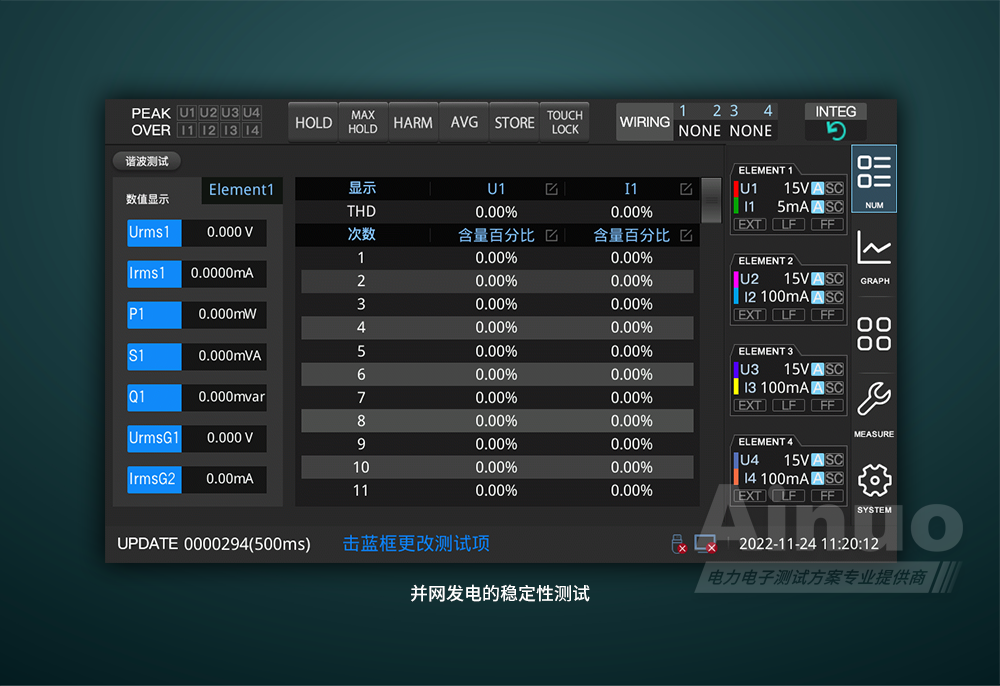

并網發電的穩定性測試（利用諧波分析法）：
可以測量電壓，電流諧波，最高次數100次，按諧波次數顯示。以檢驗諧波是否符合光伏并網的要求。

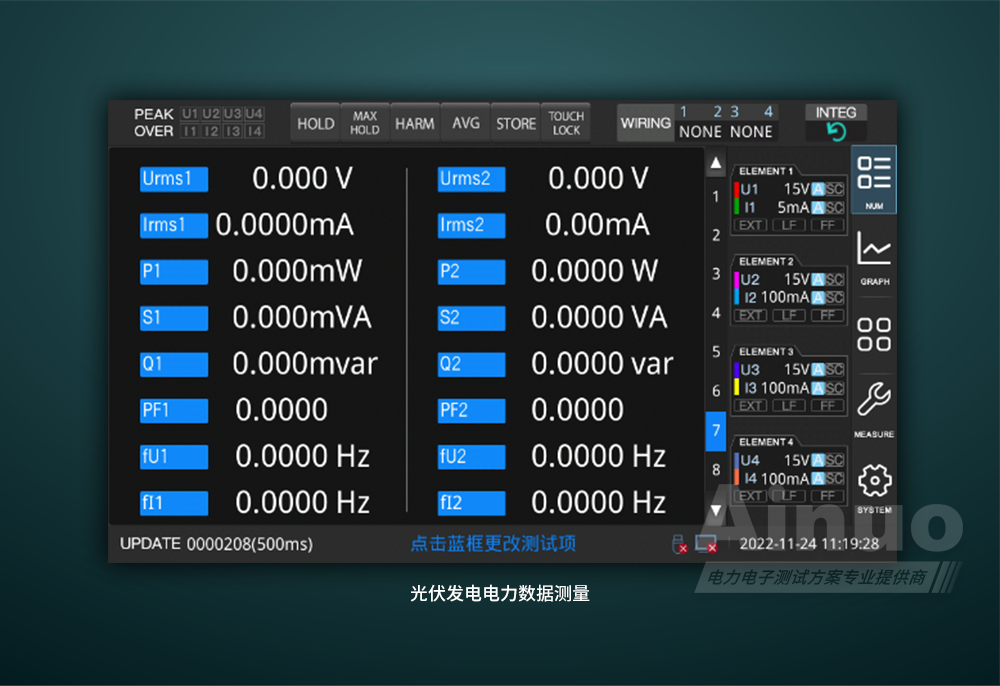

光伏發電電力數據測量：
各個通道可同時測量電壓、電流、有功功率、無功功率、視在功率、功率因數、電壓頻率、電流頻率、相位角、效率、100次諧波分析、電壓和電流失真度、峰值電壓、峰值電流、電壓峰值因數、電流峰值因數、電能量積分、電量積分等參數。

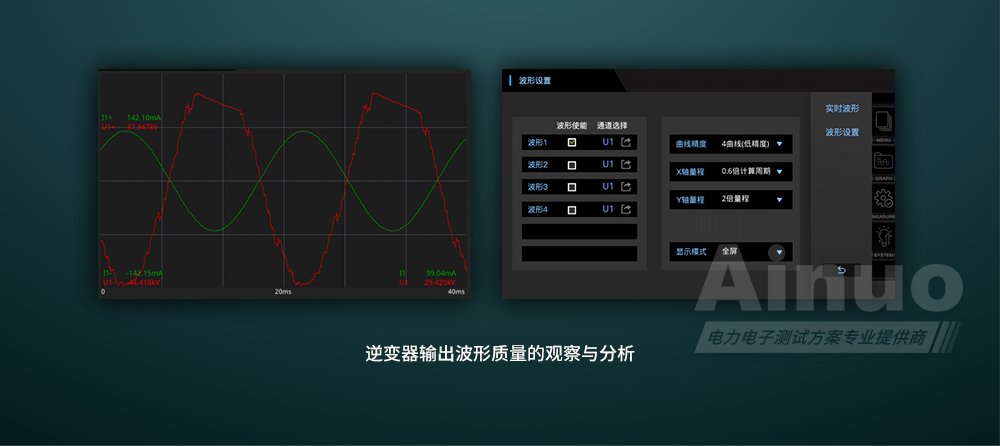

逆變器輸出波形質量的觀察與分析：
可顯示各個通道的電壓電流波形，分析逆變階段在DC-DC和DC-AC轉換中信號質量。

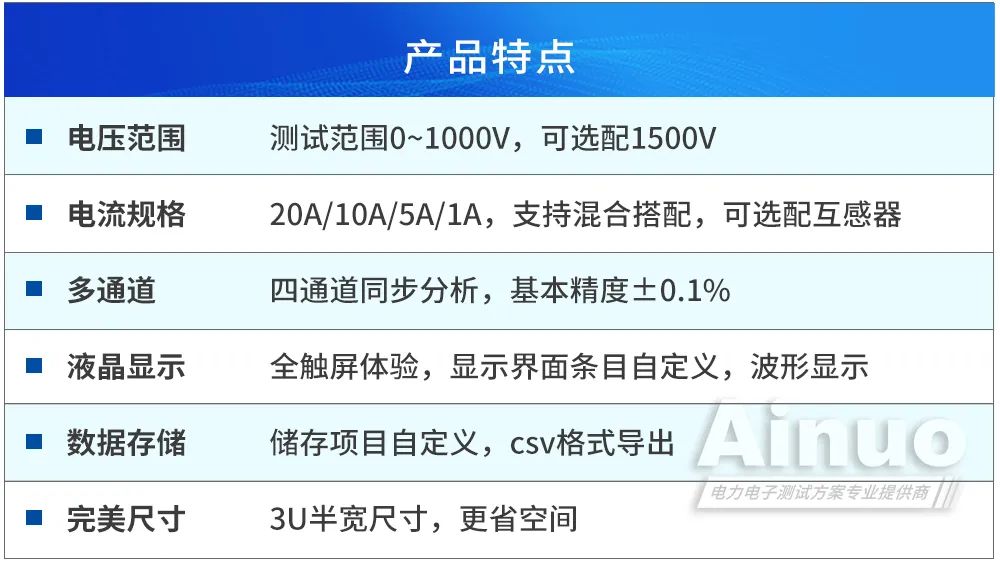

2.產品特點
總結

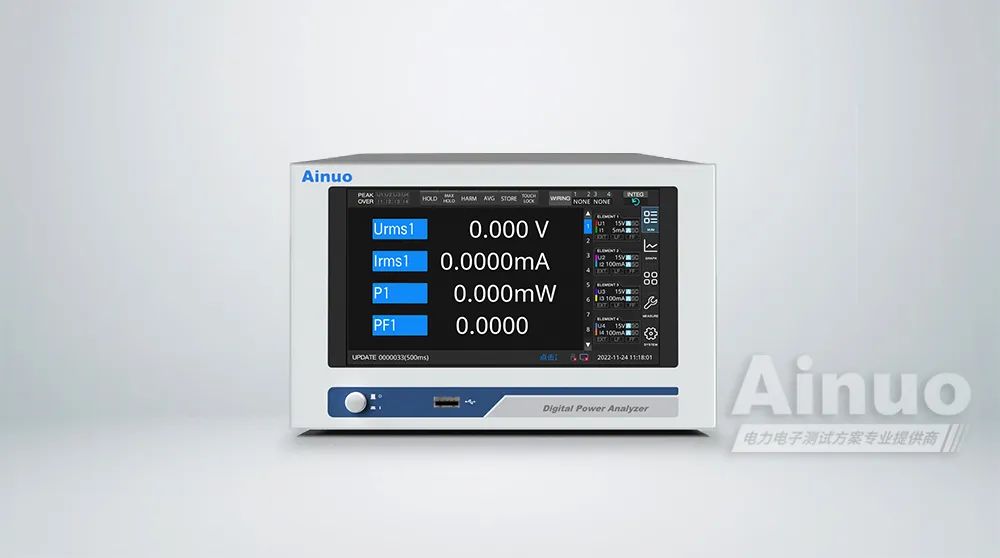

艾諾緊湊型多通道功率分析儀ANPM400采用了高速FPGA+ARM處理器雙核處理，16位高速高精度AD轉換器，是一款多通道、高精度、寬頻帶、多路諧波分析、高度智能化的功率分析儀。它在保高帶寬和高精度的同時實現了“半寬四通道”的高度集成，單機可滿足OBC、充電機樁輸入輸出特性的”同步分析以及實時效率”的測試，且能節約至少50%的寶貴空間。它的上市為新能源、電力電子等廣大客戶提供了一種高性價比、高集成度的生產配套及實驗室應用方案。
