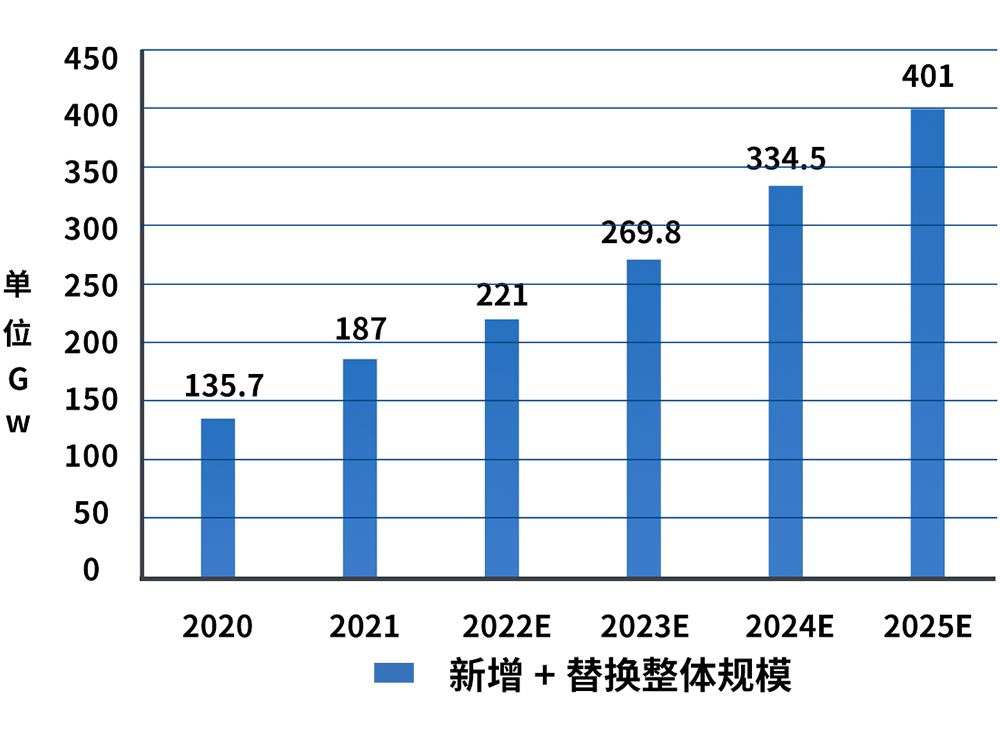

表1：全球光伏逆變器市場規模預測

       測試需求

光伏逆變器、儲能變流器承擔著交/直流轉換、功率控制、并網/離網切換的重要功能，在并網中負責將光伏方陣、儲能動力電池發出的直流電轉換成交流電后饋入電網，其性能直接影響并網點電網環境。為此國家出臺了一系列規范標準，要求廠商對逆變器進行暫變、高低電壓穿越、電網不平衡等測試。而在對光伏、儲能并網逆變器進行測試時，很難直接通過電網復現出故障，所以需要可回饋電網模擬電源來測試其并網的適應性。

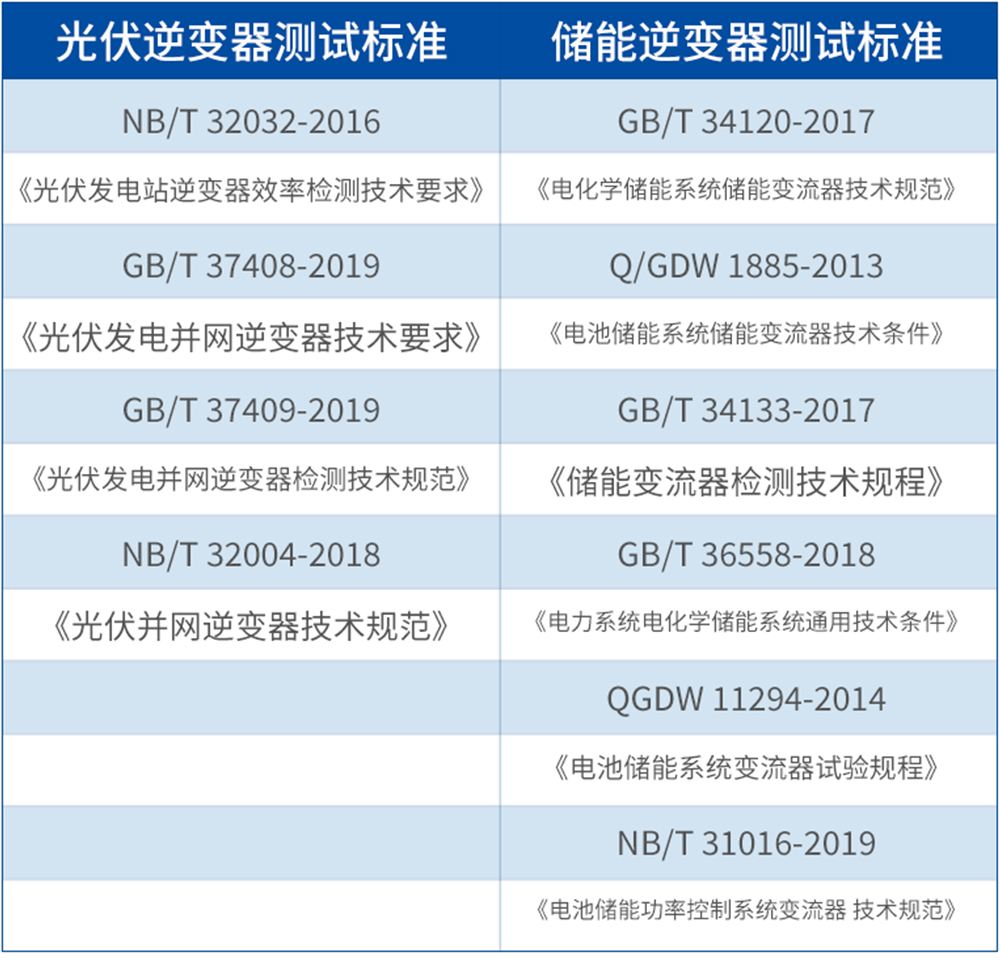

表2：我國光伏逆變器及儲能變流器標準

       解決方案

艾諾儀器深耕測試行業多年，針對光伏、儲能等新能源行業開發測試中的痛點，為之專項研發推出的可回饋電網模擬電源ANBGS系列，適用于光伏逆變器、儲能逆變器的測試及驗證，為廠商提供專業的測試解決方案，大幅提升研發生產流程的檢測效率。

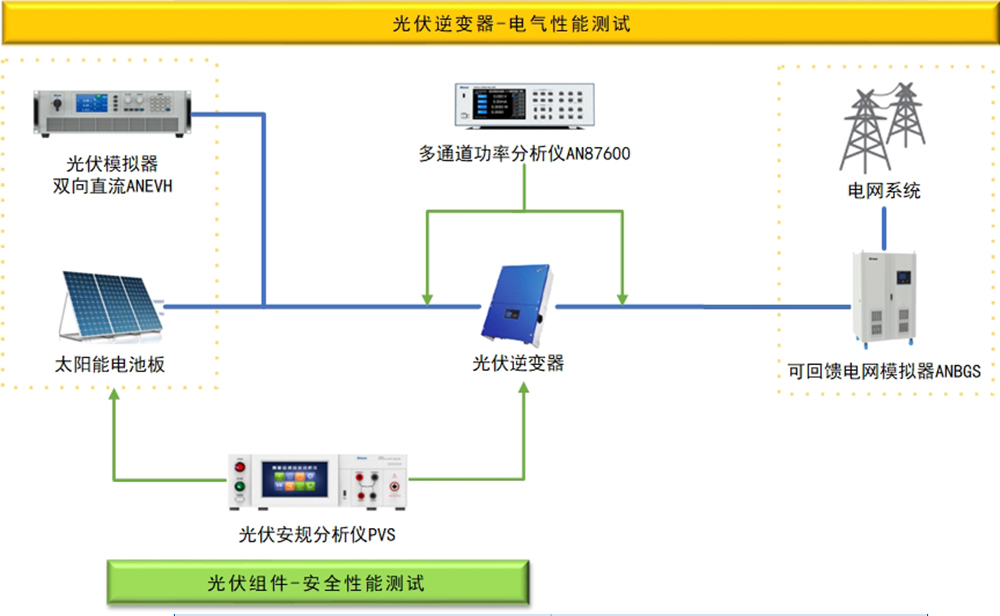

圖1：艾諾光伏逆變器測試解決方案

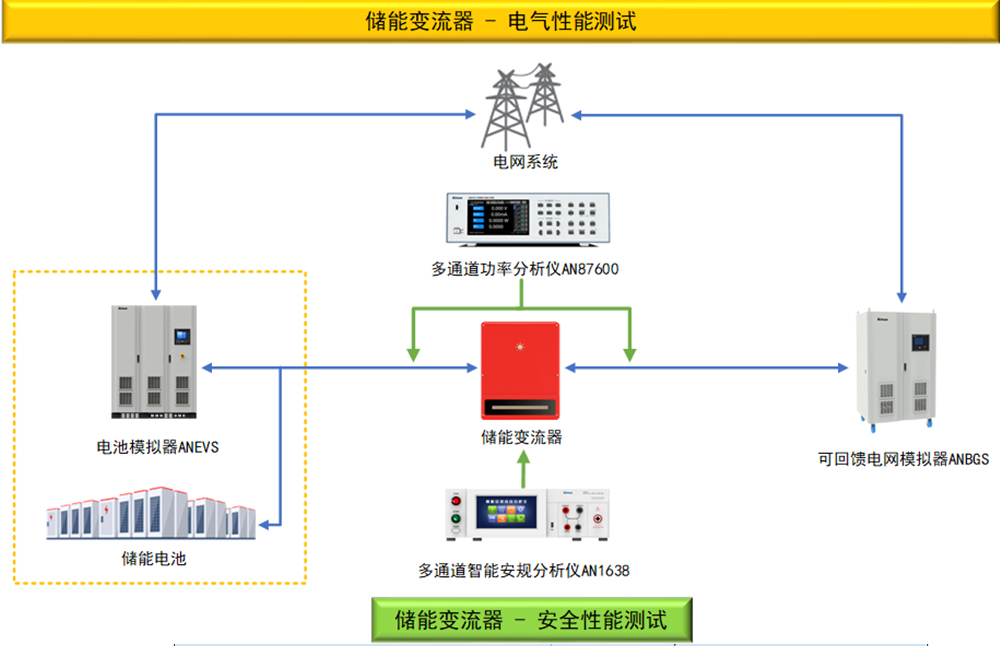

圖2：艾諾儲能變流器測試解決方案

       產品介紹

艾諾可回饋電網模擬電源ANBGS系列具備能量回饋電網功能，能夠四象限運行，可大量節省能源消耗以降低運行成本；采用FPGA數字化控制技術，逆變器測試流程可完全實現智能化；具備正弦波輸出模式和多種諧波疊加輸出模式，單相、兩相或三相高低(零)電壓穿越，能夠充分模擬各種電網異常狀況，可配合完成過欠壓、過欠頻、不平衡及防孤島保護功能測試，可進行最快1ms電壓穿越測試，滿足相關法規的測試要求。

• 采用FPGA數字化控制技術，逆變器測試流程可完全實現智能化；

•  具備能量回饋電網功能，電源能夠四象限運行；

• 輸入功率因數校正功能；

• 具備2-50次諧波輸出及間諧波輸出功能；

• 測量功能齊全：電壓、電流、電流峰值、頻率、有功功率、視在功率、功率因數、電壓峰值因數；

• 在線監控功能：輸出狀態下監控IGBT溫度、變壓器溫度、風機轉速、輸入電壓等參數；

• “黑匣子”功能：自動記錄報警時的電源狀態、報警代碼等，極大縮短維護時間；

• Lock鍵，人性化設計，5分鐘不操作自動鎖定，防止誤操作；

• 機箱采用組合機柜形式，8寸大屏幕彩色液晶顯示；

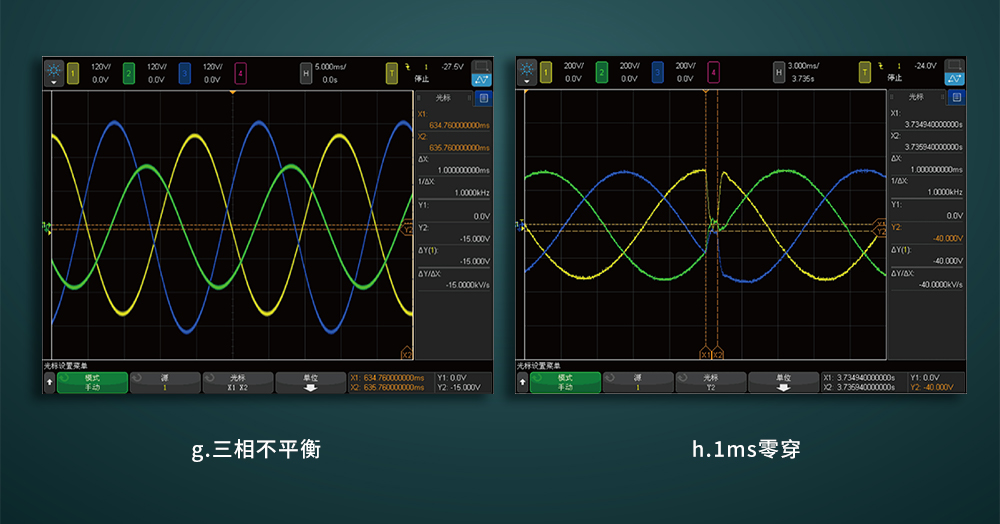

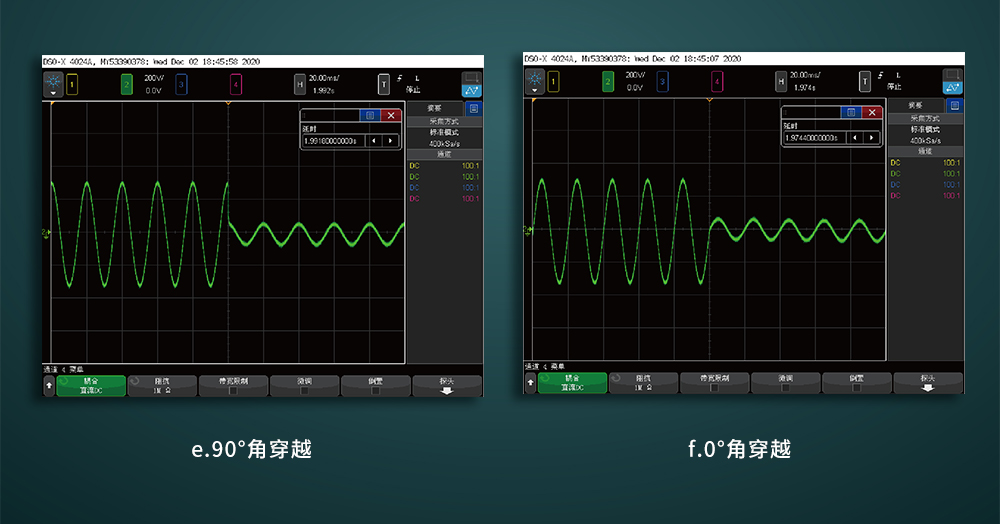

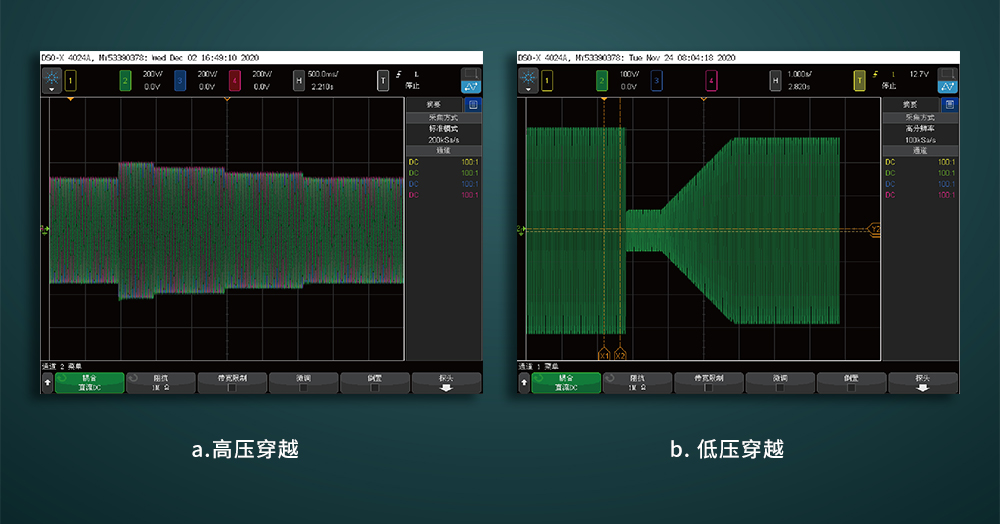

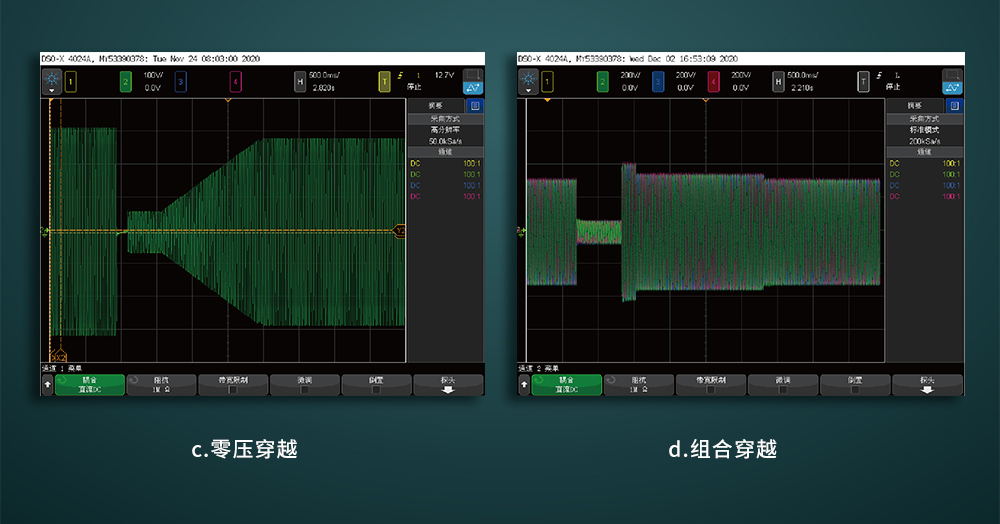

圖3. 逆變器測試波形

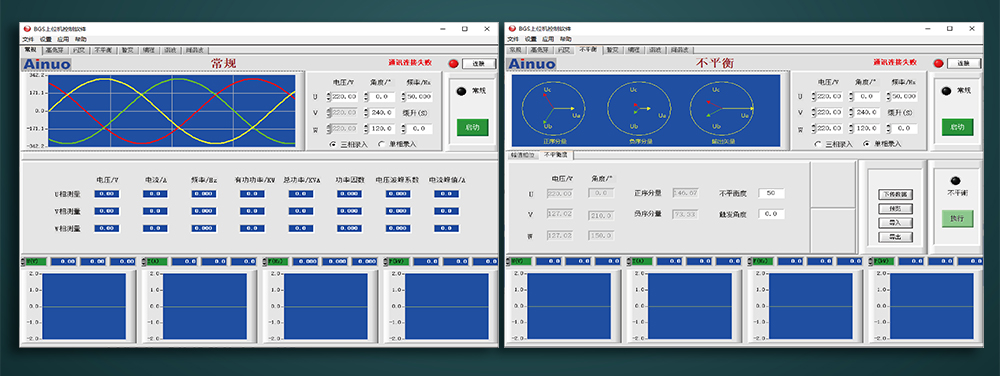

圖4. ANBGS上位機界面

       結語

艾諾可回饋電網模擬電源ANBGS系列所面市場廣泛，可應用于光伏、風電分布式發電及汽車充電樁等新能源行業，因具備強大可編程功能，可滿足各類新能源產業實驗室對大功率可編程電源的需求。產品在參數設計和功能配置上，充分滿足各類用戶的技術指標要求，并具備較高性?xún)r(jià)比，多年來以高的產品質量贏得了國內外眾多新能源廠商的認可。
