行業背景
新能源光伏市場的火爆，帶動了逆變器行業的發展。一般來說，光伏逆變器分為集中式、組串式和微型逆變器三種。微型逆變器由于單體功率等級相對較低，具備高安全系數的MLPE控制能力，主要應用于戶用、小型工商業等分布式場景。
《十四五可再生能源發展規劃》中提出屋頂光伏、農光互補等分布式光伏發展策略，提升就地綠色供電能力，這將帶動微逆市場高度發展。據測算，2025年微逆市場規模達255.1億元，5年CAGR為50.5%，微逆將迎來爆發式增長。
行業需求
微型光伏逆變器多處于城鎮鄉村或者偏遠地區，發用電環境較為復雜，農村電網末端電能消納等問題會引起逆變器交流過壓、欠壓報警。為解決上述問題，微型逆變器在設計研發與出廠時的測試就必不可少，須對惡劣使用環境進行模擬測試。因此微逆需具備高性能、多功能、弱電網支撐、寬電網電壓適應范圍、過壓降額、無功補償?shù)裙δ艿碾娋W(wǎng)模擬電源來模擬電網的各種狀態，減少故障狀況。
解決方案
艾諾儀器深耕測試行業多年，了解光伏逆變器應用中的痛點，為之專項研發推出可回饋電網模擬電源ANRGS解決行業難點。ANRGS適用于光伏儲能逆變器、汽車充電樁、汽車BOBC、開關電源等測試場景，為廠商提供專業的測試解決方案，大幅提升研發生產流程的檢測效率。
測試現場將可回饋電網模擬電源ANRGS接入光伏逆變器專用測試平臺使用?？苫仞侂娋W(wǎng)模擬電源的輸出與光伏逆變器的交流輸出端相連，光伏逆變器的直流輸入端接可模擬太陽能光伏板的直流測試電源，同時將安規分析儀等設備接入光伏逆變器測試系統，采集光伏逆變器的輸入輸出波形與質量是否滿足設計要求。
產品介紹
可回饋電網模擬電源ANRGS，采用先進的SPWM技術、FPGA數字處理技術和大功率開關電源技術，可輸出交流、直流、交流+直流電源，為交流負載、直流負載和整流型負載等，提供精密的電源輸入。電源具備100%能量回饋電網功能，能夠四象限運行，可大量節省能源消耗以降低運行成本；能夠設置波形開關機角度，供測試?yán)擞侩娏骷拜敵鼍S持時間，還可設定電壓及頻率的變動率，用來掃描待測物電源輸入規格范圍。電源可以模擬市電異常瞬升、瞬降、短路、抖動等現象，模擬市電波形失真，還能夠提供準確且快速的電力參數的測量。
產品特點：
測試波形：
通過脈沖、階梯、序列等輸出模式，可單步或連續模擬任意輸出波形，模擬電網波動；通過諧波等模式，可以模擬電網諧波含量過大時的工況。
可回饋電網模擬電源ANRGS可通過RS485、RS232、GPIB或LAN進行通訊。電源內置SCPI與Ainuo3.0兩種通訊協議，通訊指令可以對所有參數進行設置，電壓頻率等參數還可以進行在線修改，客戶可以很方便的通過編寫上位機腳本配合測試系統進行測試。

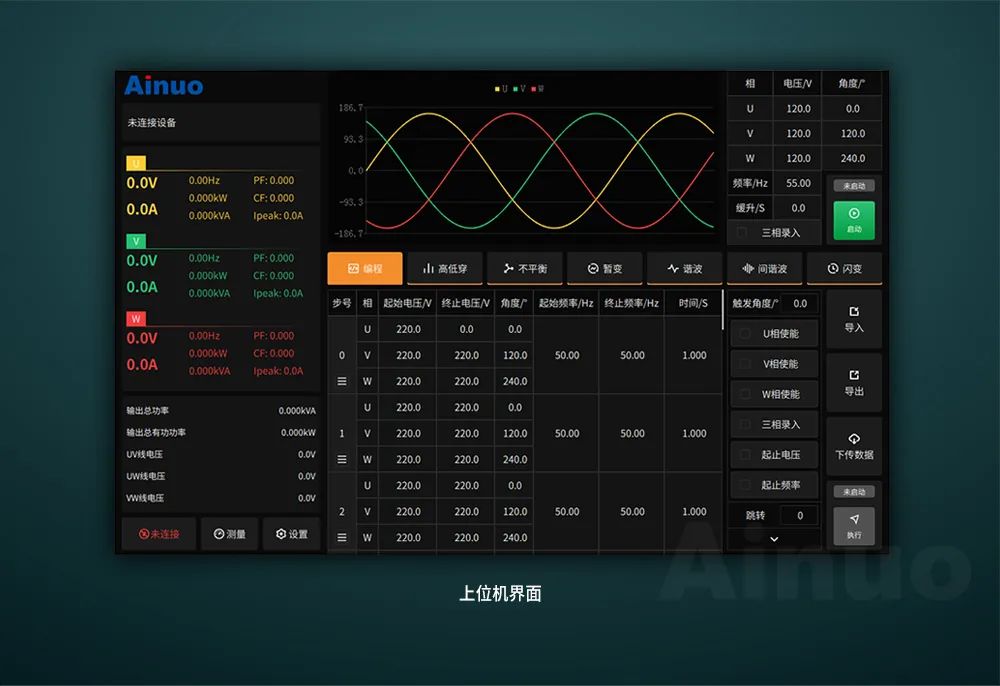

同時電源也可配合RGS專用圖形化上位機使用，上位機內部已經集成好通訊指令，用戶可以很方便的通過電腦上位機上的按鈕與輸入框?qū)夥孀兤鬟M(jìn)行測試，無需再開發測試腳本。
結語
可回饋電網模擬電源ANRGS系列廣泛應用于光伏儲能、新能源汽車、電力電子、新能源充電樁、開關電源、IEC標準測試等行業實驗室和生產線。ANRGS在參數設計和功能配置上，充分滿足各類用戶的技術指標要求，并具備較高性價比，多年來以高質量的產品贏得了國內外眾多新能源廠商的認可。
