背 景
光伏新能源在我國16年發展歷程中，經歷了政策補貼業務大爆發，市場轉型補貼退坡階段。隨著全球光伏市場的迅速發展，加之應對全球《巴黎協議》政策影響，我國啟動了雙碳策略。在“雙碳2050年目標”中，現有新能源安裝量?jī)H達到5%，按照目標要求，至2030年須實現12%，到2050年須實現75%，由此可見光伏新能源未來發展的巨大空間。

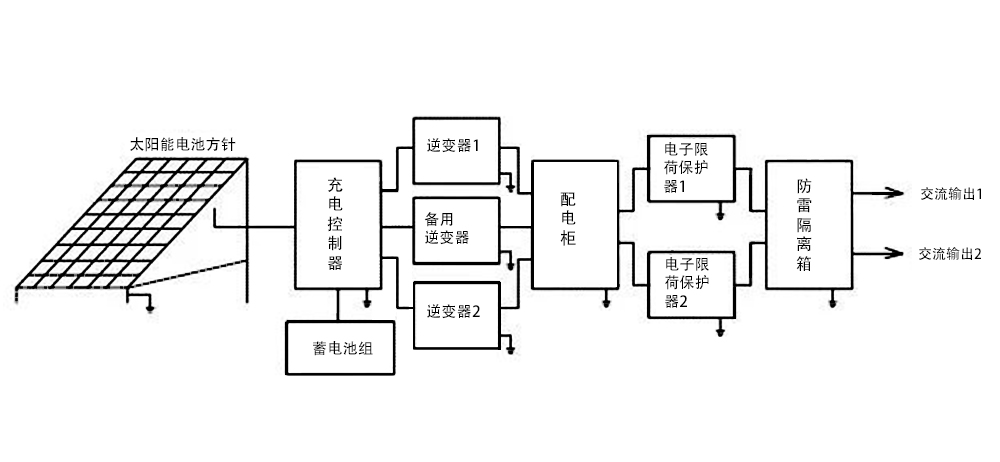

圖1：光伏電站系統原理圖
在整個光伏發電系統中，光伏逆變器作為控制和轉換組件重要性尤為突出，高質量的光伏電站需要性能更加卓越的光伏逆變器。國家出臺的GB/T 37408-2019《光伏發電并網逆變器技術要求》，其中明確提出針對核心部件光伏逆變器的相關檢測要求。各大廠商在研發光伏逆變器時，會通過模擬真實的光伏電站系統來進行追蹤和測試其性能能否達到最優。
NO.01 光伏模擬電源的應用
逆變器廠商在實際測試中，會選擇專業的太陽能光伏模擬器，來模擬真實的光照條件進行測試。光伏模擬電源作為模擬各種條件下實際光伏太陽能模塊性能特征的設備，主要用于逆變器研發和測試。因?yàn)樵谙鄳?yīng)過程中，難以搭建電源的大型光伏模塊，并且電氣狀況可能導致光伏模塊發生故障，所以需要模擬器來模擬光伏模塊的特性。

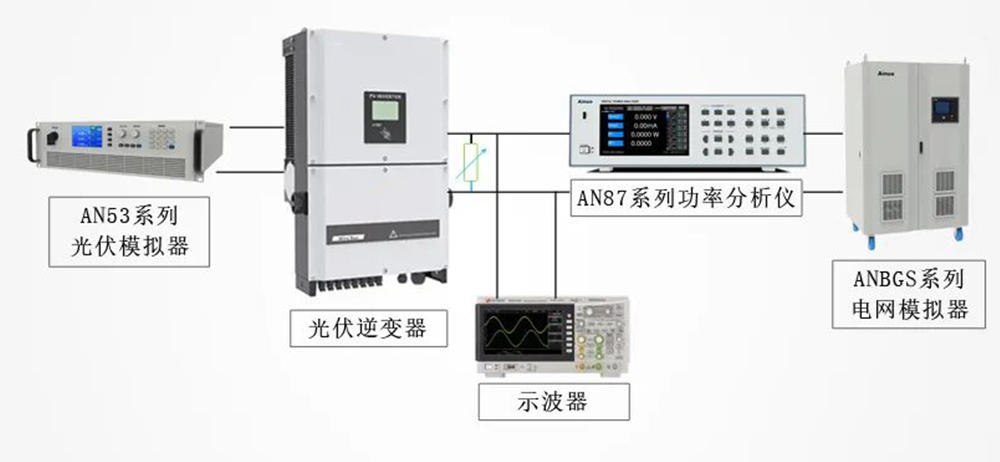

圖2：光伏模擬器原理圖

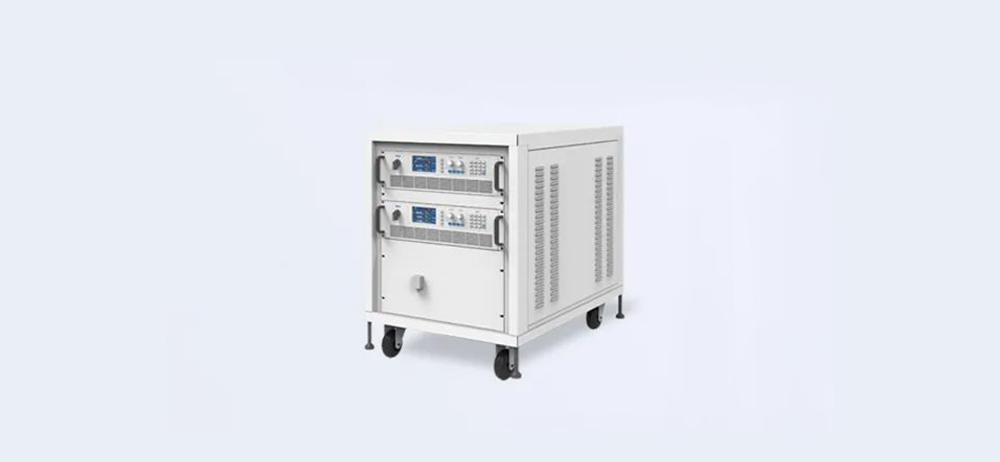

NO.02 艾諾經典光伏模擬電源-AN53系列
對應光伏行業的需求，艾諾研發推出的AN53系列光伏模擬電源，可模擬各種真實條件下的太陽能電池陣列，及多種太陽能電池的輸出特性。可仿真不同溫度及照度下的I-V曲線，仿真太陽面板屏蔽下 I-V 曲線，模擬各地區實際天候(天/月/年)I-V曲線。并且能實時測試及顯示光伏逆變器的最大功率追蹤狀況，實現24小時真實環境參數下的太陽能電池板輸出模擬，為微電網、分布式光伏等電源系統的系統仿真及核心設備檢測提供支持。
此外因光伏逆變器存在測試時間及耗能的問題，隨之逆變器的相應電壓越來越高、電流越來越寬。艾諾光伏模擬電源適應業務需求，具備更寬的電壓等級。
NO.03艾諾AN53模擬電源產品特點

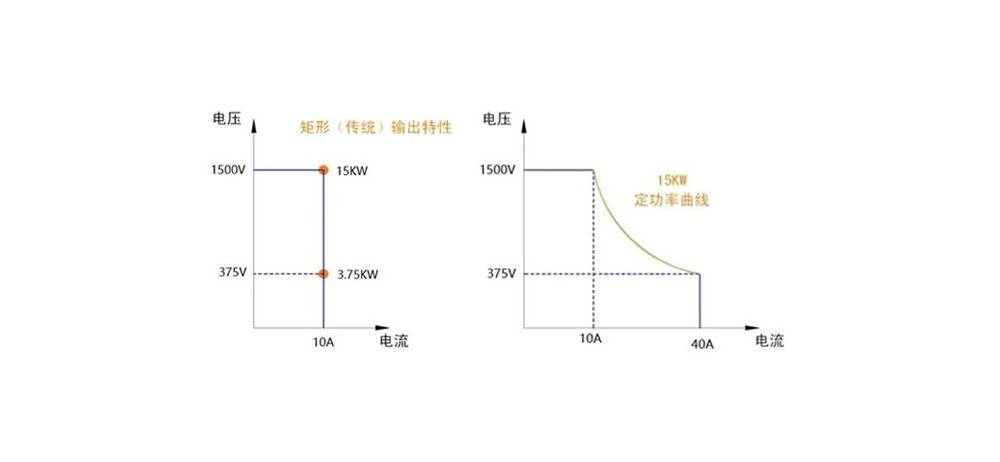

艾諾AN53電源支持寬范圍輸出，單機可以做到0-1500V，0-40A，15KW。
AN53電源具備更寬的電壓電流等級，實現功率曲線自動調節，更寬的電壓、電流等級，增加了MPPT點的組合，滿足I-V曲線測試要求，縮減成本。
· 高頻干擾更小，效率更高，達到95%
· 標準3U機箱，系統集成更方便
· 內建太陽能電池模型，模擬IV曲線輸出，MPPT最大功率點的追蹤

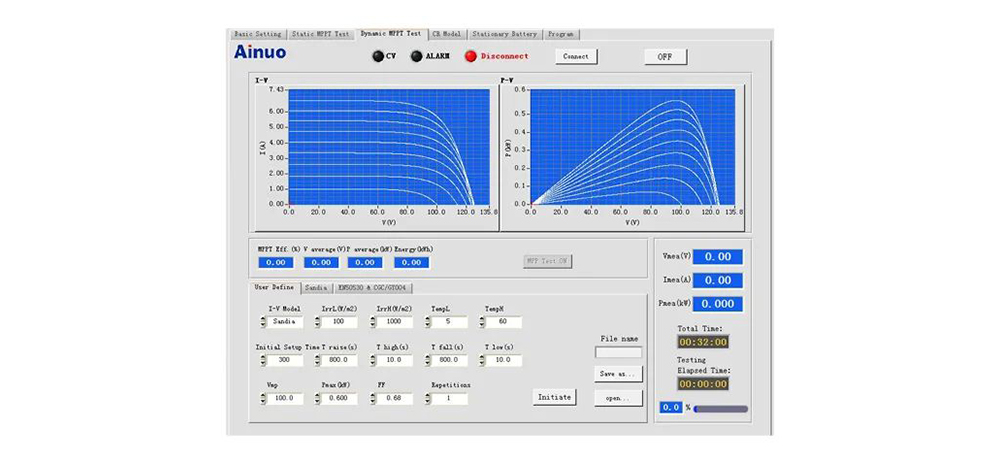

快速測試逆變器的效率和最大功率點的算法，符合EN50530的標準格式顯示動態。

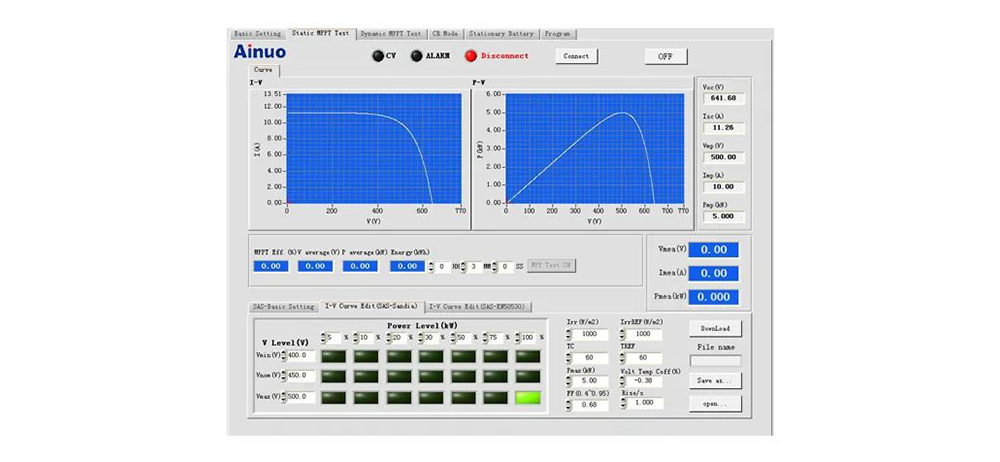

快速創建、顯示和實現PV I-V曲線。
