一、市場背景

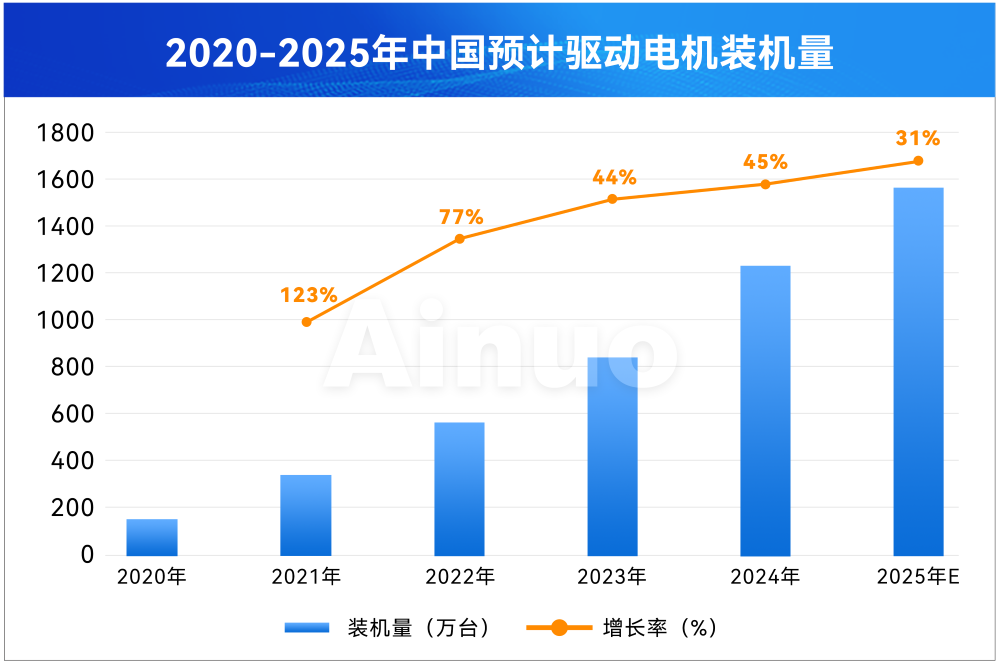

全球能源危機與環境污染促使新能源汽車產業快速發展。我國將其作為戰略新興產業重點扶持，帶動市場迅猛增長。數據顯示，2024年我國驅動電機裝機量達1209萬臺，同比增長45%，標志著該領域已進入規?；瘮U(kuò)張階段，為產業鏈帶來重大機遇。
二、應用需求
新能源汽車驅動電機是決定車輛續航、動力和安全的核心部件。電驅動系統單電機測試是驗證其性能和可靠性的關鍵環節。國家相關部門陸續推出多項法規標準，明確要求電機效率≥95%、功率密度≥2.5kW/kg，并建立完善的測試驗證體系，確保產品質量符合行業標準，為新能源汽車產業的健康發展提供有力保障。
相關標準

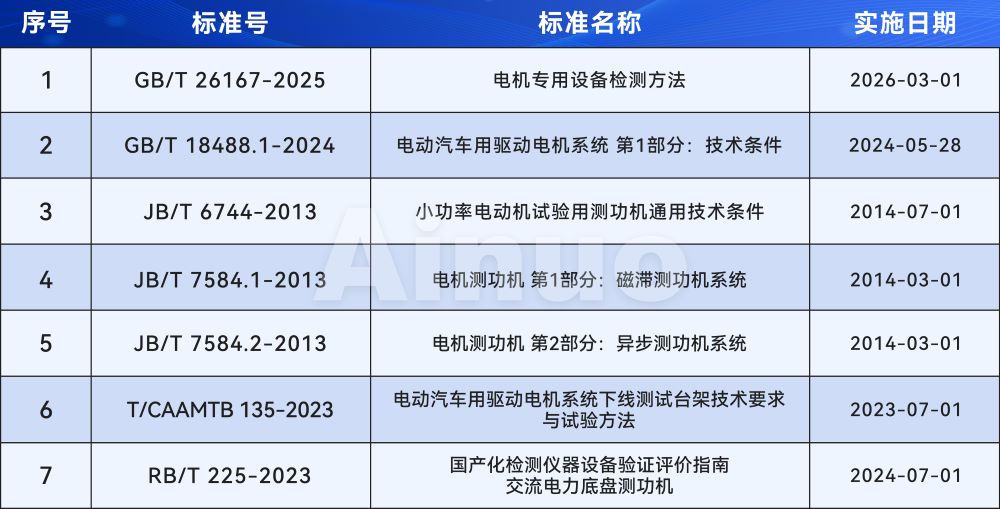

國家分別從電機臺架測試條件、測試設備、測試項目及方法等多個方面進行了規范，來確保其性能、安全性和可靠性符合規范，部分標準如下：
1、測試難點
電機臺架測試難點貫穿整個測試過程，主要難點可概括為高頻動態的信號采集問題、外部器件引入的相位偏移問題、多通道測量同步性問題、高次諧波高精度測量問題等方面。
(1)高頻動態的信號采集問題：電機在啟停、負載突變、故障模擬等場景下，會產生毫秒級甚至微秒級的瞬態響應(如扭矩峰值、轉速波動、電流沖擊)，要求分析儀采樣率和響應速度需匹配電機高頻動態特性，避免信號失真。
(2)外部器件引入的相位偏移問題：電機臺架測量需借助電壓/電流傳感器，這就要求電壓、電流信號經過傳感器后進入分析儀的時間偏差必須極小且匹配，否則功率因數(PF)的計算會出現偏差;
(3)多通道測量同步性問題：臺架測試需從電池、控制器到電機轉速/扭矩的同步測量，要求通道間無時延差，確保相位、幅值對比的準確性，對多通道同步采樣和計算速度要求高;
(4)高次諧波高精度測量問題：臺架運行過程中由于轉速的改變，會對各信號產生諧波影響。在不能影響電參數測量的基礎上，需實現對多路信號同步諧波對比分析，特別是高次諧波的分析，否則測量結果會嚴重失真。
三、解決方案

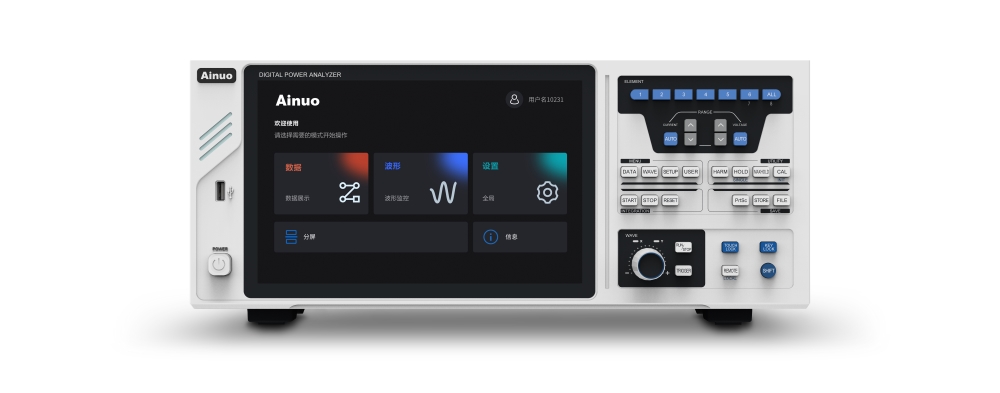

艾諾儀器深耕測試行業多年，針對電機臺架測試過程中的難點，全新研發推出了高精度多通道功率分析儀ANPA4000系列。其具備寬頻帶高精度測量、多信號同步測量、多通道同步測量及高次諧波分析的特點，可精準測量驅動電機輸入輸出效率。其模塊化功率輸入單元支持靈活配置，可根據測試需求快速更換不同規格模塊，顯著提升測試場景適應性和整體效率。
(1)寬頻帶高精度測量：ANPA4000全面提高測量性能，采樣率高達2MS/s，支持1MHz測量帶寬，同時采用新型運算放大電路，基本精度達到0.03%*讀數+0.05%*量程，有效保障了結果準確性，可滿足絕大多數電機臺架測量場景。波形繪制采用Peak_Peak技術，精準捕捉波形細節，真實還原電機復雜信號特征;
(2)多信號同步測量：支持多路信號獨立相位偏移補償。根據不同信號頻率不同測量通道，精準實現相位控制，有效消除電機臺架測量過程中因使用互感器導致的固有相位偏移;
(3)多通道同步測量：可靈活配置為多通道單相、三相三×3、三相四×3、四相(DC+三相三)等模式，最多配置8個同步測量單元。并推出全新的電機測量模塊，每塊配置單獨FPGA計算模塊，可實現最多4臺電機的扭矩、轉速、效率等參數的快速計算;
(4)高次諧波分析：各通道可同時進行諧波分析，最高 500
次諧波測量，失真度分析，可直觀顯示各次諧波含量和總含量，精準分析出在電機運行過程中產生的高次諧波。
四、結語
艾諾儀器深耕測試領域三十余年，創新推出的高精度多通道功率分析儀ANPA4000系列，已成功應用于電機臺架測試、電動汽車電性能檢測、充電樁測試及光伏逆變器老化分析等場景。該產品以0.03%*讀數精度、1MHz帶寬等卓越性能，精準滿足行業技術指標要求，其創新的多通道同步測量與諧波分析技術，有效解決了行業測試難題，并已獲得行業頭部企業的規?；瘧?yīng)用驗證，現已成為驅動電機測試領域的標桿解決方案。
